Système de valve Gerber TREYSTA™ – Comment retirer et remplacer les butées d'arrêt de service ?

Les valves Treysta dont le numéro d'article se termine par un « S » sont celles avec 2 butées d'arrêt de service de quart de tour. Butées d'arrêt sécurisées avec un écrou en laiton fileté durable facilement serré avec une douille standard. La butée d'arrêt est la même pour les entrées chaudes et froides, et pour tous les corps de valve.

Pour retirer et remplacer la butée d'arrêt de service, procédez comme suit :

INSTRUCTIONS

1. Assurez-vous que l'eau est fermée au système avant de procéder à l'entretien ou de retirer les butées d'arrêt.

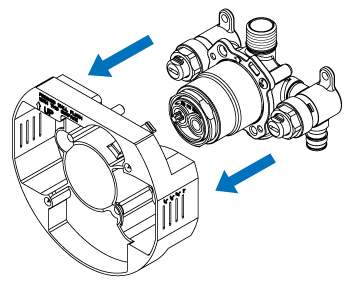

2. Retirer la protège-plâtre du corps de valve.

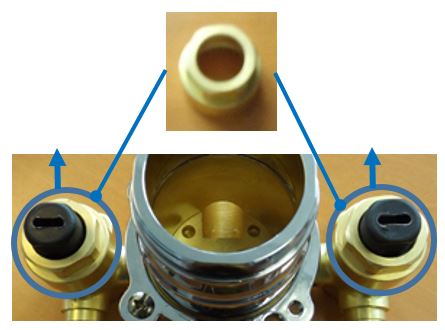

3. Dévissez l'écrou fileté en laiton à l'aide d'une douille profonde standard de 7/8 po.

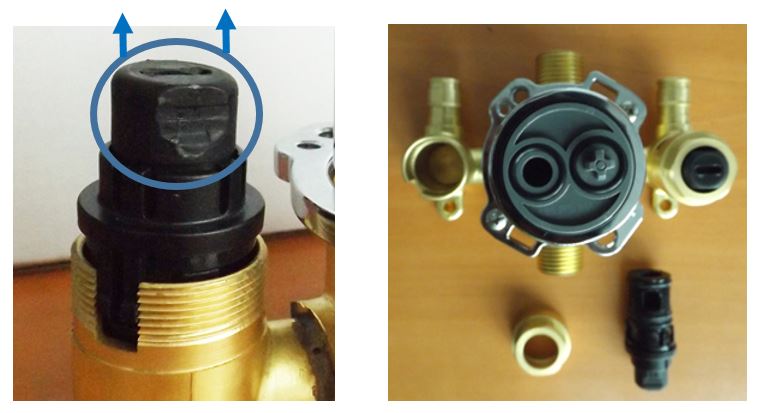

4. A l'aide d'une pince (appliquer la poignée sur les côtés plats) pour extraire la butée d'arrêt

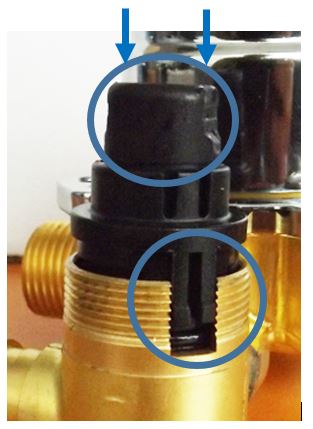

5. Replacez la butée sur le corps de valve. Un petit guide sur la butée d'arrêt aidera à aligner la butée d'arrêt dans la rainure de la valve lors du remplacement de la butée d'arrêt dans le corps de la valve.

6. Remettez l'écrou fileté en laiton sur le corps de la valve, vissez l'écrou en laiton et serrez avec une douille standard de 7/8 po de profondeur.

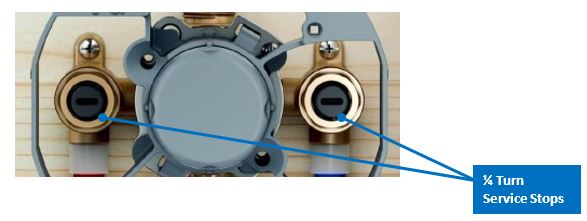

Les butées d'arrêt de quart de tour s'ouvrent et se ferment facilement à l'aide d'un tournevis à tête plate dans la fente ou d'une pince sur les côtés plats. La position ouverte et fermée est clairement indiquée par le sens de la fente :

FERMÉE - Perpendiculaire à l'entrée de la valve

OUVERTE - En ligne avec l'entrée de la valve
