Comment installer une cartouche thermostatique pour un robinet de douche thermostatique de 3/4 po ?

Comment installer une cartouche thermostatique pour un robinet de douche thermostatique de 3/4 po ?

Cet article explique comment installer une cartouche de contrôle de volume thermostatique pour un robinet de douche thermostatique de ¾ po.

Veuillez noter que les images ci-dessous sont à titre de référence seulement. Le produit présenté dans cet article peut être différé du vôtre, mais les informations ci-dessous restent pertinentes.

Pour installer une cartouche à disque céramique, vous devez :

1. Retirez l'ancienne cartouche.
2. Installez la nouvelle cartouche.
3. Vérifiez les fuites.

Remarque : Avant d'effectuer des travaux sur votre robinet, veuillez couper l'alimentation en eau du robinet.

Une fois l'eau coupée, vous êtes prêt à commencer.

Étape 1 – Retirez l'ancienne cartouche

• Retirez la poignée.

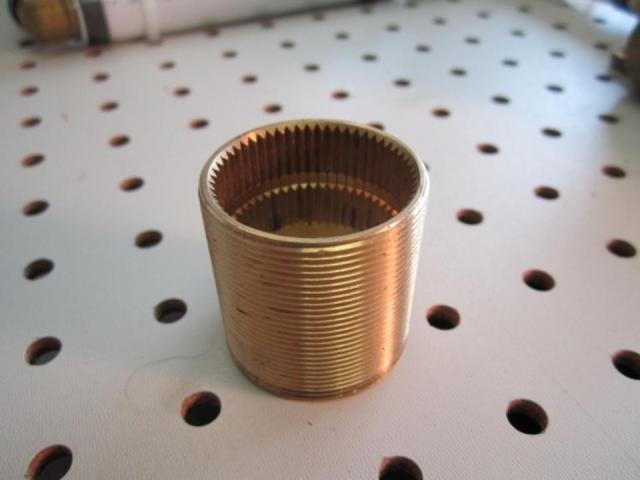

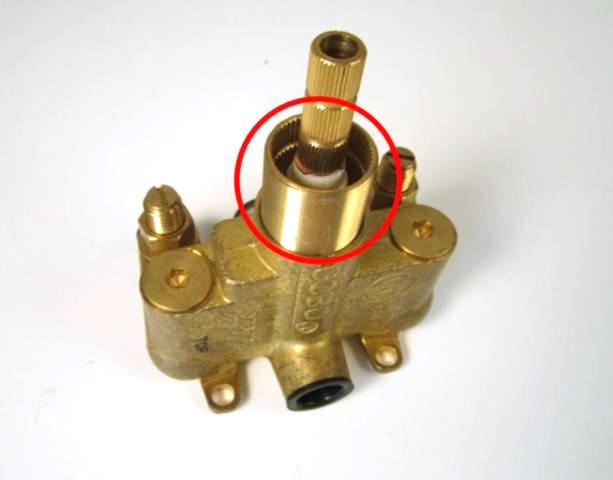

• Pour retirer la cartouche, utilisez l'outil d'extraction du manchon.

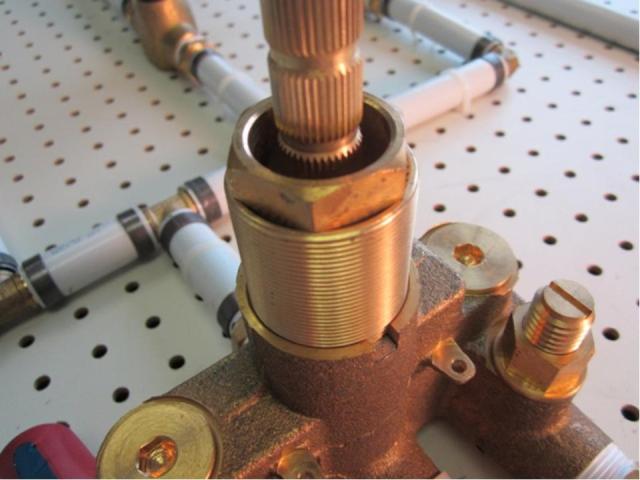

• Pour utiliser l'outil d'extraction du manchon, glissez l'outil d'extraction du manchon sur l'ensemble cartouche.

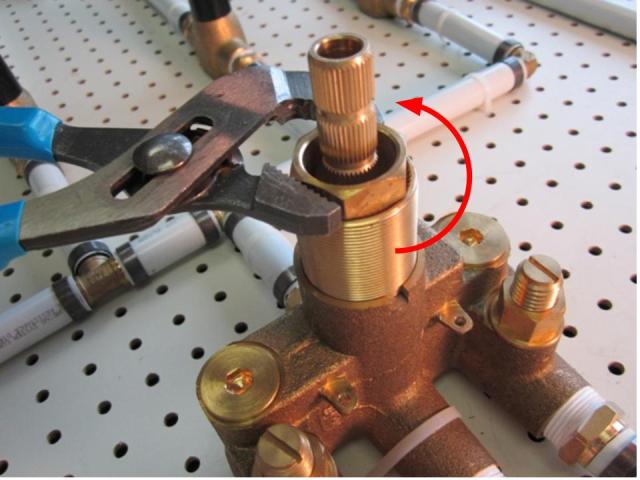

• Utilisez une paire de pinces réglables pour tourner l'outil d'extraction du manchon dans le sens antihoraire.

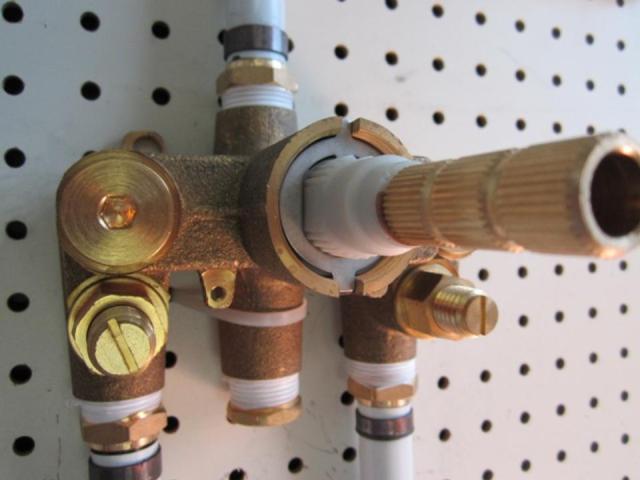

• Retirez la rondelle fixe avec les doigts.

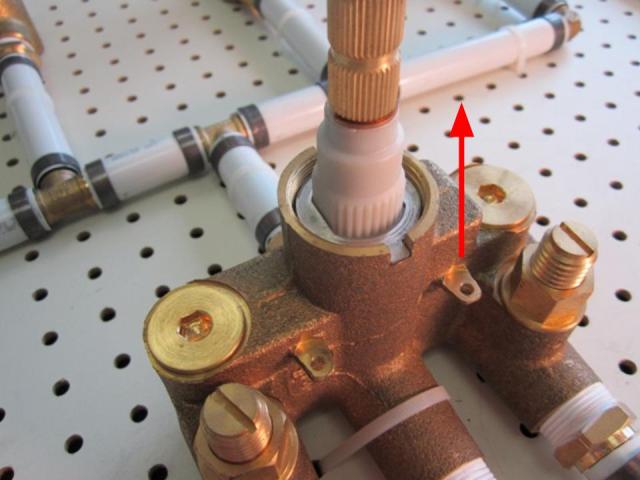

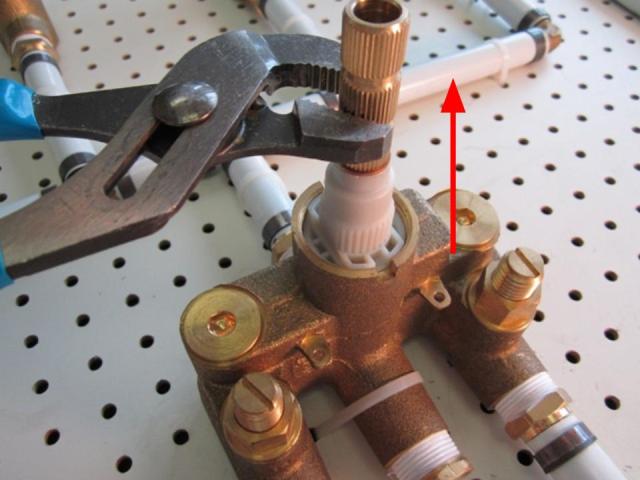

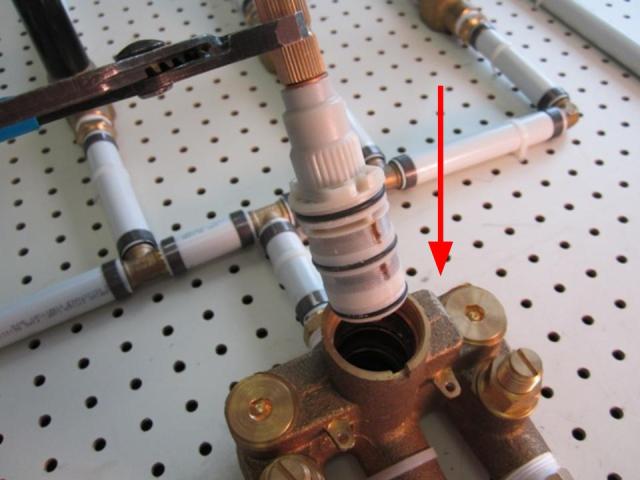

• À l'aide d'une paire de pinces réglables, tenez la cartouche et tirez vers le haut jusqu'à ce qu'elle soit complètement retirée du corps du robinet.





Étape 2 - Installez la nouvelle cartouche

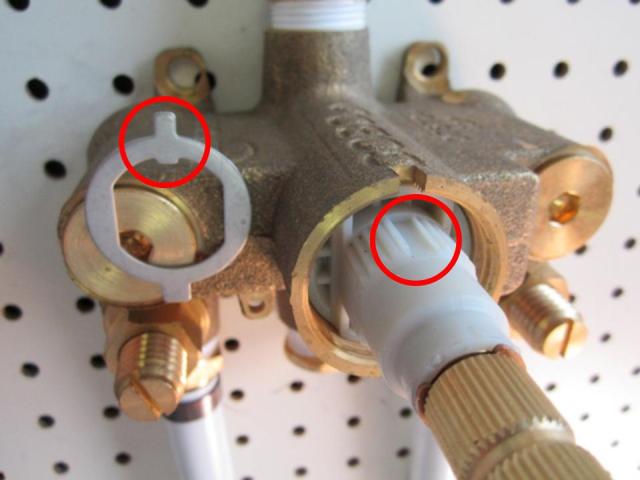

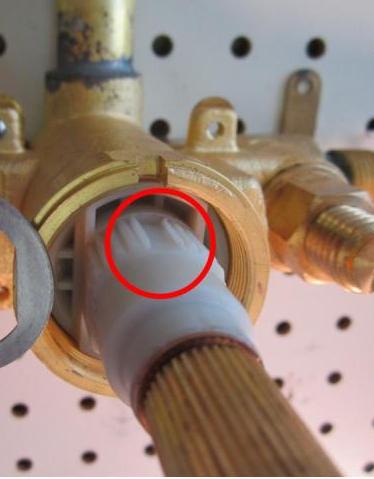

• Repérez la rainure dans le corps de la cartouche en plastique. Avec la rainure vers le haut, insérez la cartouche dans le corps de valve.

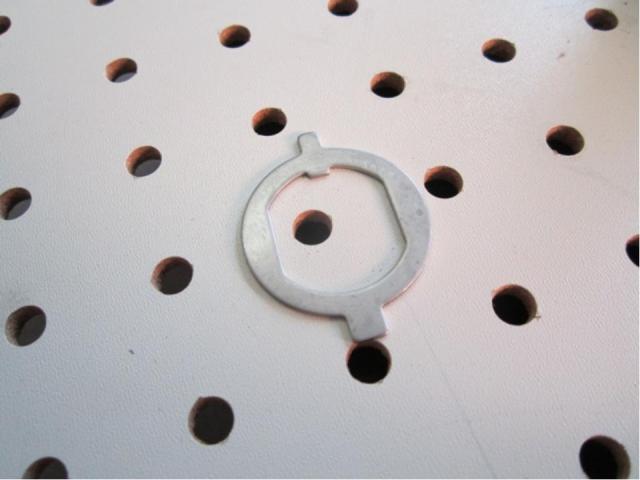

• Installez la rondelle fixe sur la nouvelle cartouche. L'ouverture est ronde à l'intérieur du bas, plate à l'intérieur à gauche et à droite, et présente une petite encoche à l'intérieur du haut. Il ne peut s'adapter sur la cartouche que dans un sens. Alignez la petite encoche avec la rainure correspondante qui longe le haut de la cartouche.

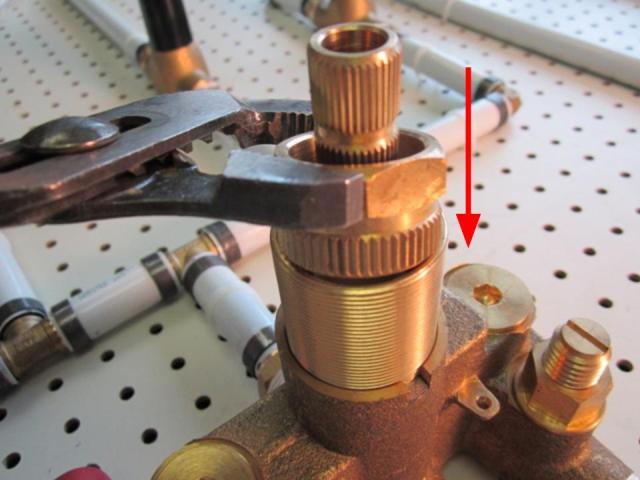

• Utilisez l'outil d'extraction du manchon pour réinstaller le manchon. Afin d'éviter de trop serrer le manchon, serrez le manchon à la main, puis utilisez la pince réglable pour appliquer un quart de tour. Environ 10 à 14 lb de couple sont nécessaires pour installer correctement le manchon.



Étape 3 - Vérifiez les fuites

• Une fois toutes les pièces réinstallées, ouvrez l'alimentation en eau du robinet et laissez couler l'eau pendant environ 10 minutes. Si vous remarquez que de l'eau fuit de la cartouche, serrez le manchon et vérifiez à nouveau.

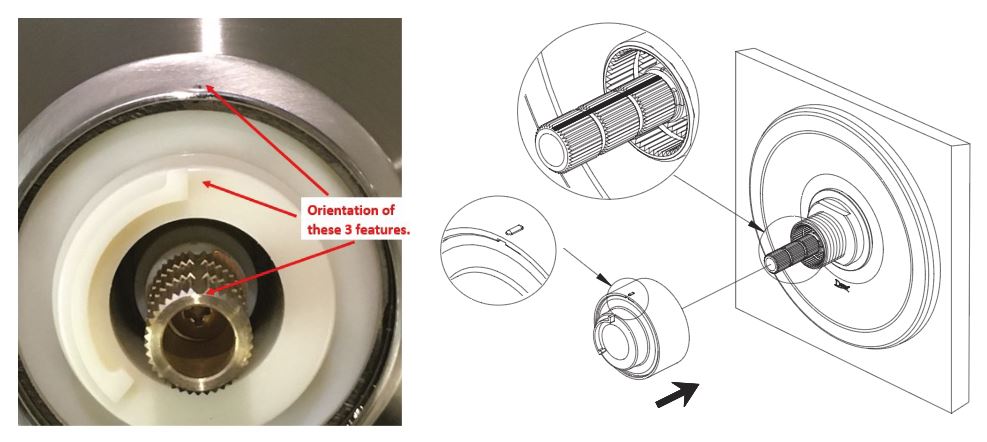

REMARQUE : Lors de la réinstallation de la butée et de l'ensemble de poignée, alignez le repère sur la butée avec l'encoche sur la tige de la cartouche de la valve.
