Cet article explique comment installer une cartouche de contrôle de température pour un robinet de douche à pression équilibrée à 3 poignées.

Veuillez noter que les images ci-dessous sont à titre de référence seulement. Le produit présenté dans cet article peut être différé du vôtre, mais les informations ci-dessous restent pertinentes.

Pour installer la cartouche, vous devez :

1. Retirez la cartouche ainsi que le siège et le ressort.
2. Installez la nouvelle cartouche, le siège et le ressort.
3. Vérifiez les fuites.

Remarque : Avant d'effectuer des travaux sur votre robinet, veuillez couper l'alimentation en eau du robinet.

Une fois l'eau coupée, vous êtes prêt à commencer.

Étape 1 – Retirez l'ancienne cartouche, le siège et le ressort.

• Retirez la poignée.

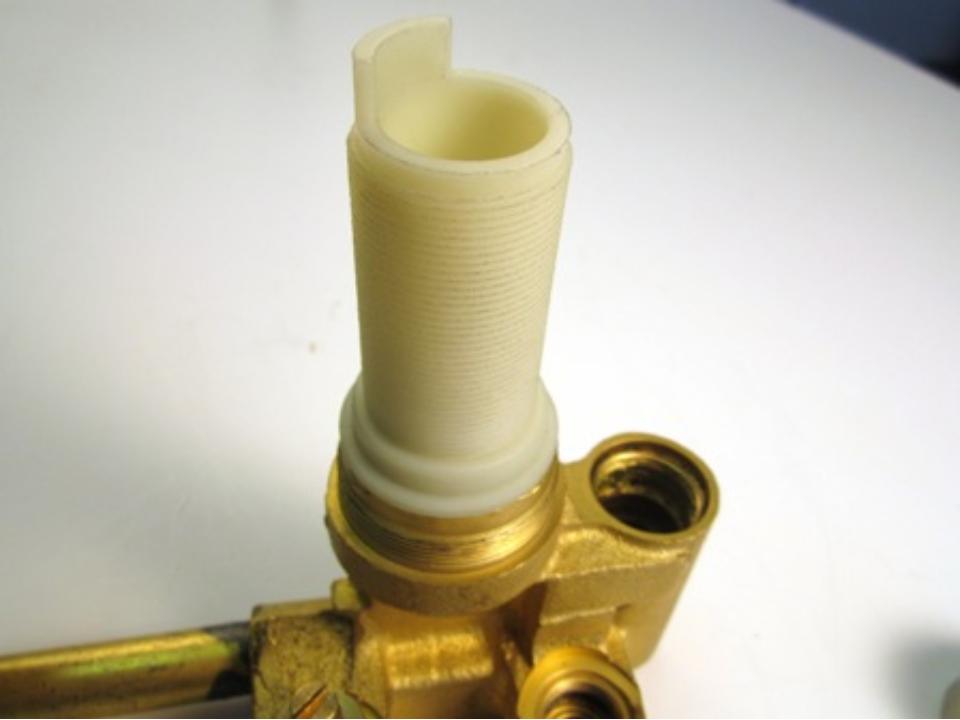

• La tige filetée de la cartouche est maintenue au valve par l'anneau de garniture ou contre-écrou. Cette pièce a des côtés plats pour accueillir une clé. Tournez dans le sens antihoraire pour retirer.

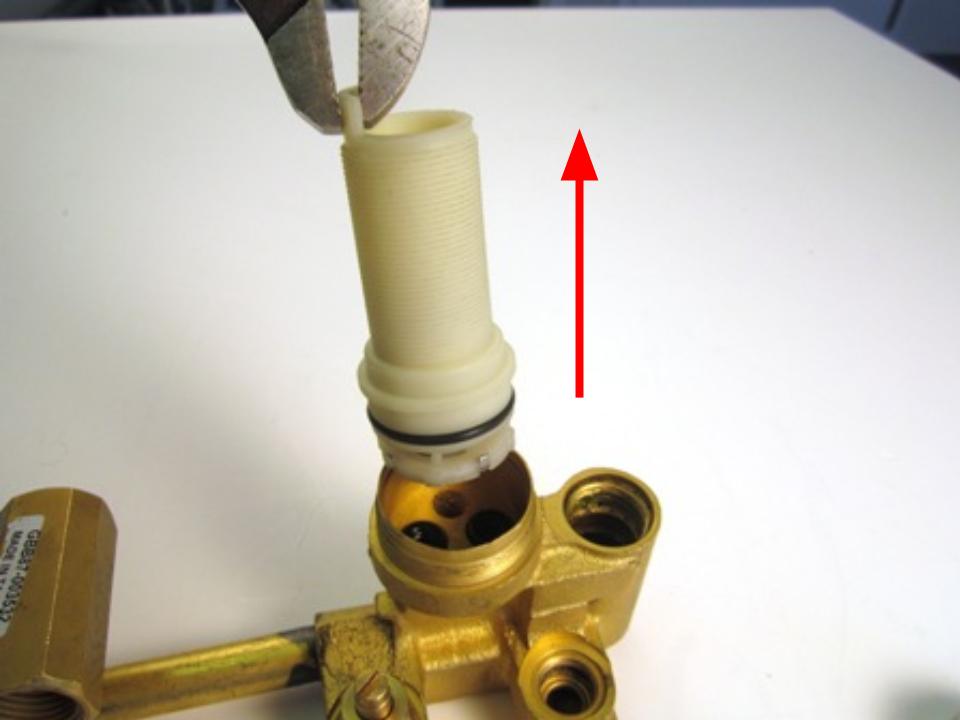

• Une fois l'anneau de garniture ou contre-écrou retirés, tirez la tige filetée de l'assemblage de la cartouche pour le sortir du valve. Retirez la cartouche en tenant la tige et en tirant tout droit.

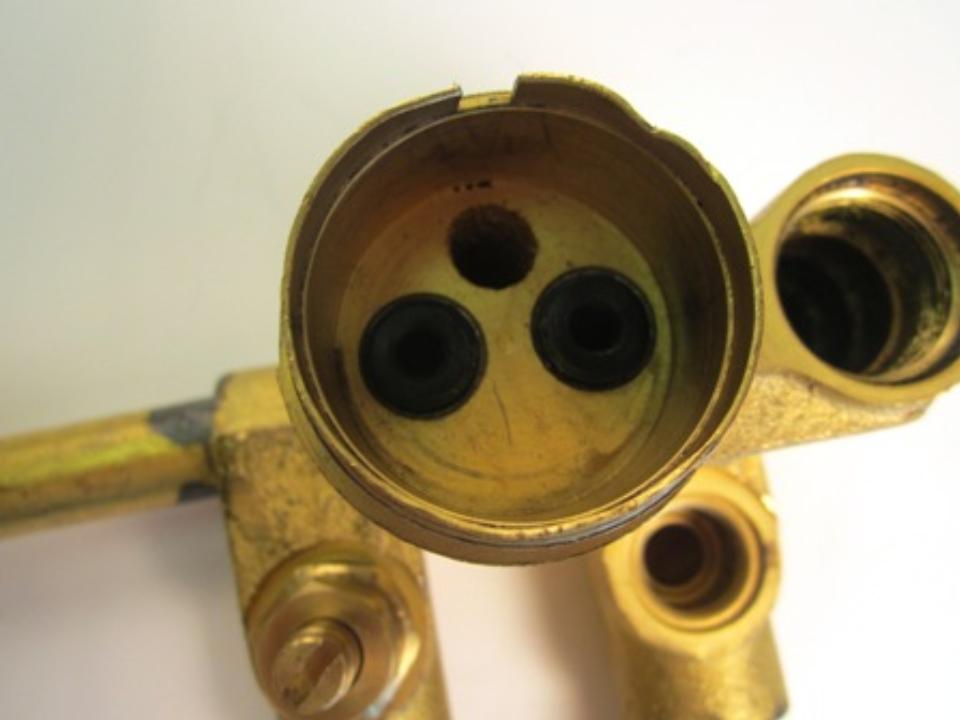

• Localisez les sièges et les ressorts, puis retirez-les. Si vous ne pouvez pas retirer le siège et le ressort avec vos doigts, utilisez une paire de pinces à bec effilé ou un trombone déplié pour les retirer.

Étape 2 - Installez la nouvelle cartouche, les sièges et les ressorts.

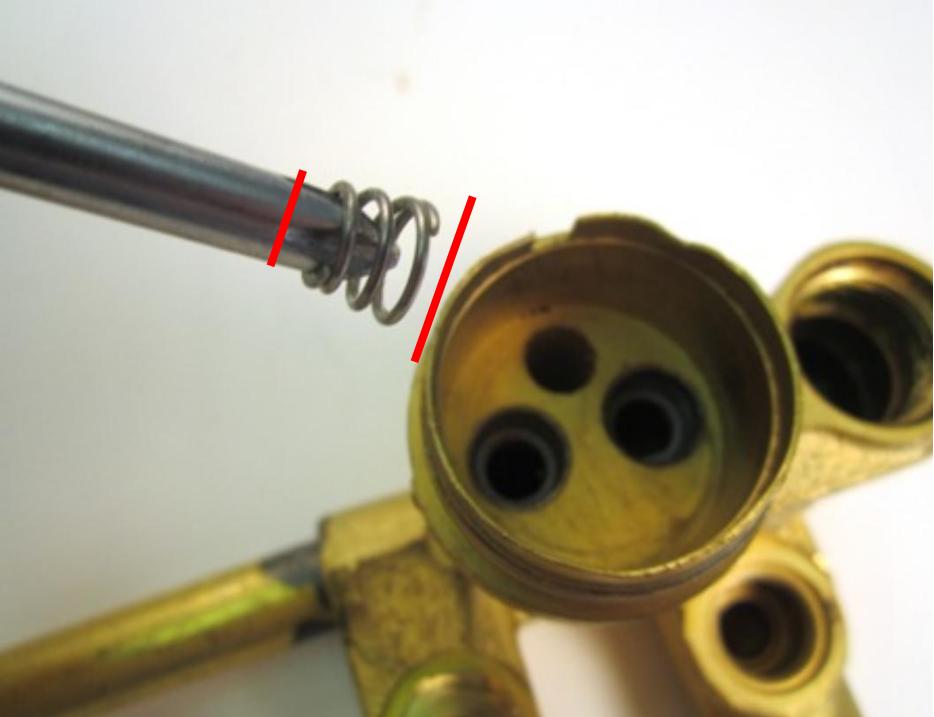

• Installez les nouveaux sièges et ressorts. Pour les installer, insérez le ressort dans le corps du robinet. La plus grande extrémité du ressort entre en premier. Ensuite, installez le siège en caoutchouc sur le ressort.

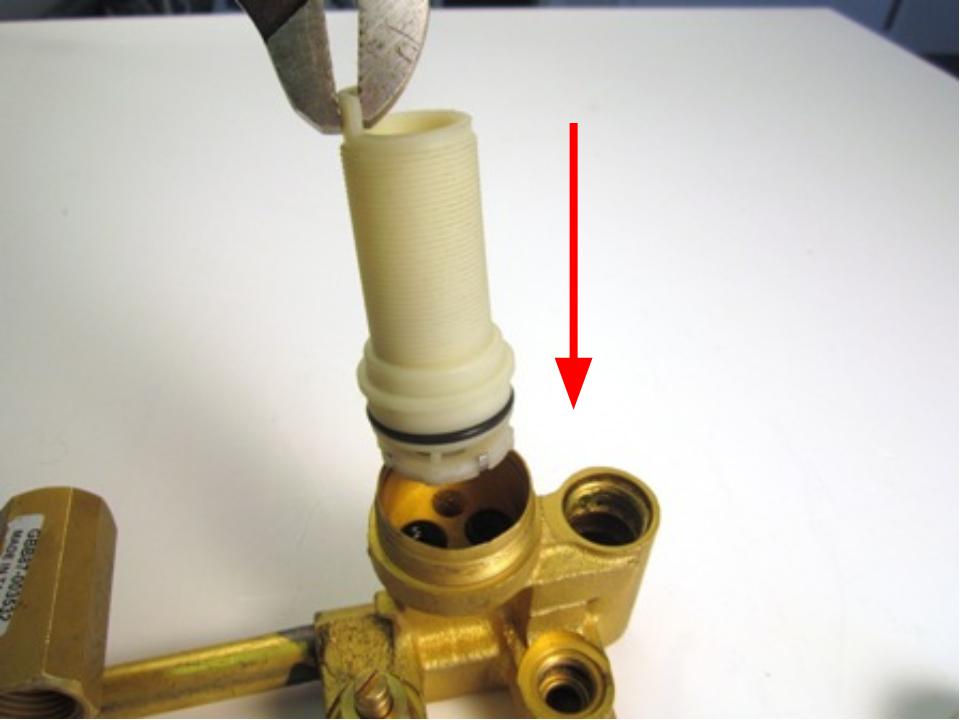

• Pour installer la nouvelle tige de cartouche, notez que la plaque métallique à l'arrière a une ouverture en forme de croissant de lune. Insérez la tige de la cartouche dans la valve de sorte que le sommet de cette courbe soit en haut au centre de la valve.

• Pour installer la nouvelle tige filetée de l'ensemble cartouche, notez la petite encoche en laiton qui dépasse du côté à la base. Cela s'insère dans une rainure correspondante dans le corps de la valve en haut au centre.

• Réinstallez la tige filetée du capuchon de garniture ou le contre-écrou.avec une clé à molette en tournant dans le sens horaire. Cette pièce nécessite 10-14 lb de couple. Généralement, à serrer à la main, plus un demi-tour dans le sens horaire avec l'outil. Insérez l'ensemble d'extension dans l'extrémité de la tige filetée.

Étape 3 - Vérifiez les fuites

• Une fois toutes les pièces réinstallées, ouvrez l'alimentation en eau du robinet et laissez couler l'eau pendant environ 10 minutes. Si vous remarquez que de l'eau fuit de l'ensemble cartouche, serrez l'écrou de retenue et vérifiez à nouveau.
