Comment puis-je changer la cartouche de contrôle du volume pour un robinet de bain et douche à trois poignées ?

Cet article explique comment installer une cartouche de contrôle du volume pour un robinet de douche à 3 poignées.

Veuillez noter que les images ci-dessous sont à titre de référence seulement. Le produit présenté dans cet article peut être différé du vôtre, mais les informations ci-dessous restent pertinentes.

Pour installer la cartouche, vous devez :

1. Retirez la cartouche ainsi que le siège et le ressort.
2. Installez la nouvelle cartouche, le siège et le ressort.
3. Vérifiez les fuites.

Remarque : Avant d'effectuer des travaux sur votre robinet, veuillez couper l'alimentation en eau du robinet.

Une fois l'eau coupée, vous êtes prêt à commencer.

Étape 1 – Retirez l'ancienne cartouche, le siège et le ressort.

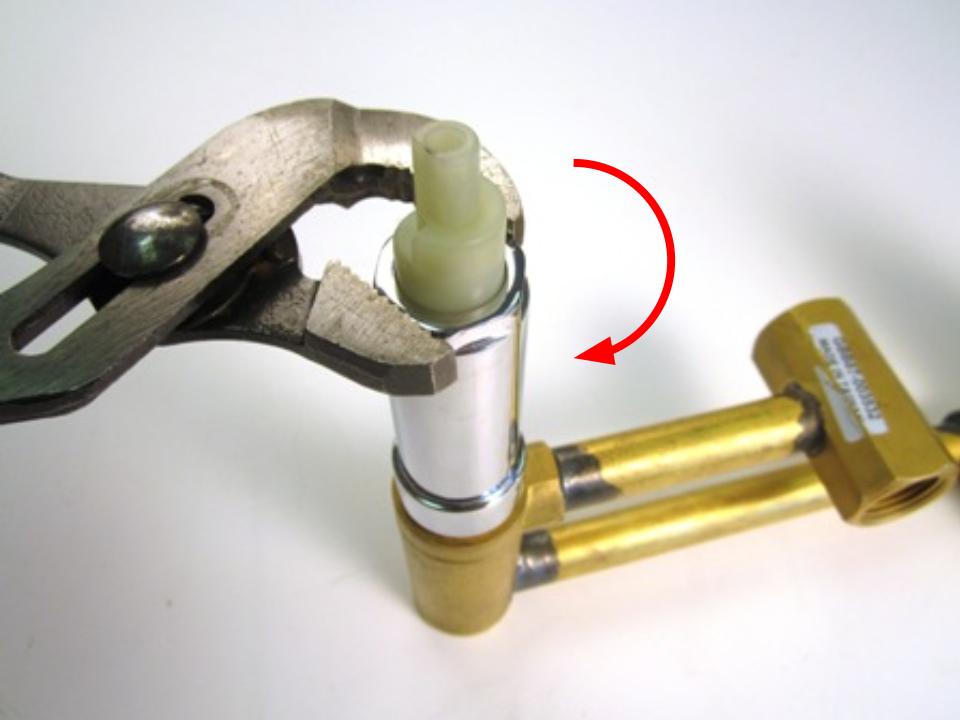

•  Après avoir retiré la poignée, utilisez une paire de pinces réglables pour retirer le manchon fileté en le tournant dans le sens antihoraire.

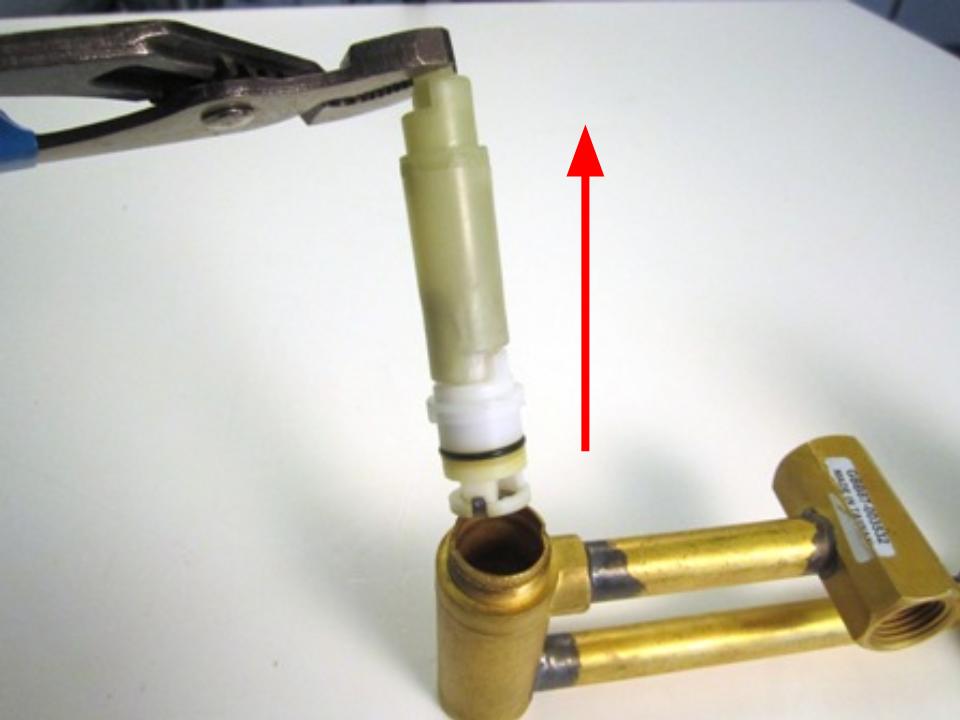

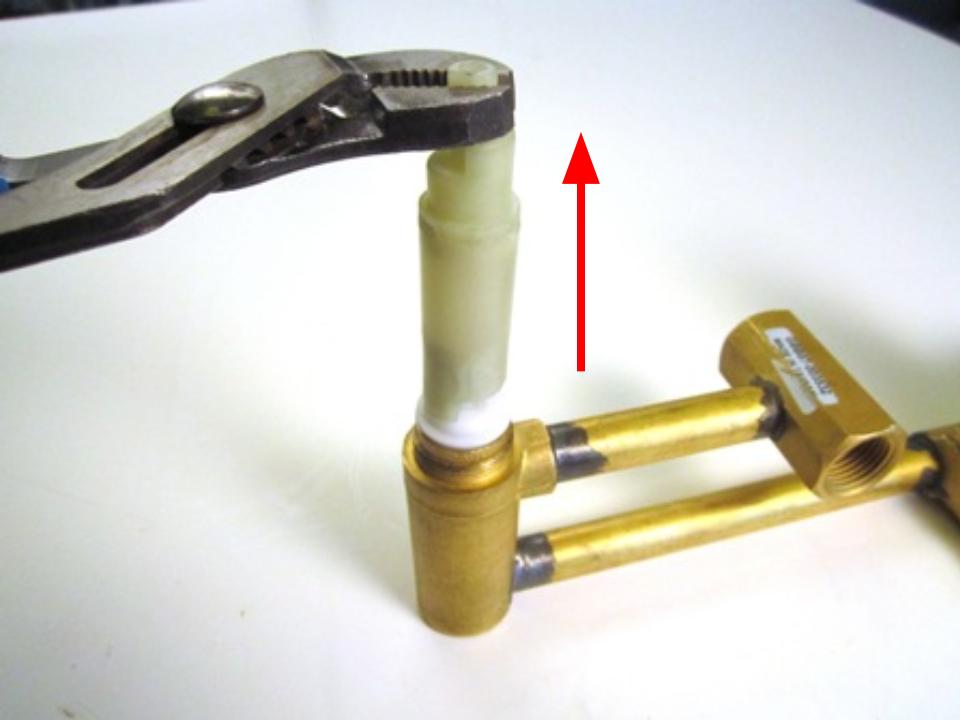

• Retirez l'extension de tige en tirant tout droit vers le haut. La cartouche se détachera possiblement avec l'extension. Séparez-les en tirant. Si la cartouche ne sort pas avec la rallonge, tirez-la directement hors de la valve par la tige.

** Si l'extension de tige est endommagée ou cassée, la pièce doit être remplacée **

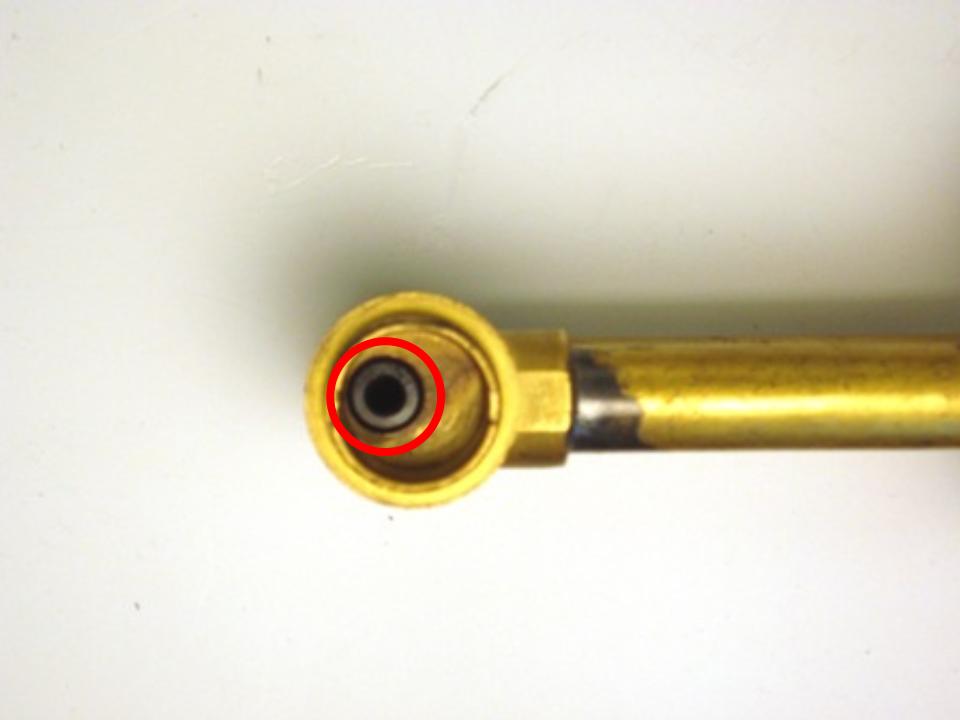

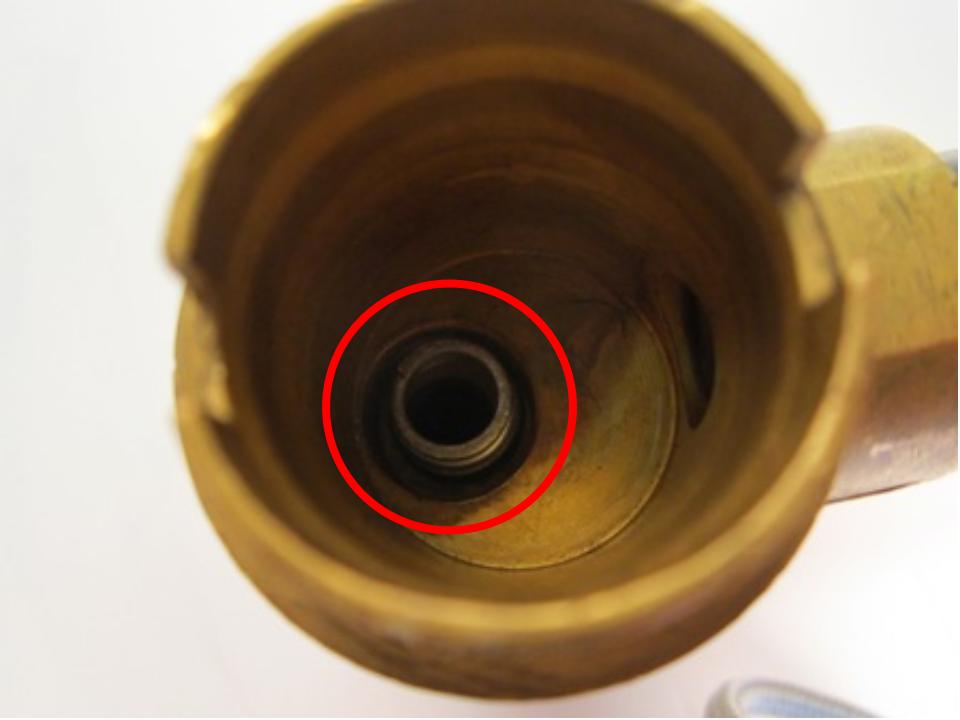

• Une fois la cartouche retirée, regardez à l'intérieur du corps du robinet et localisez le siège et le ressort.

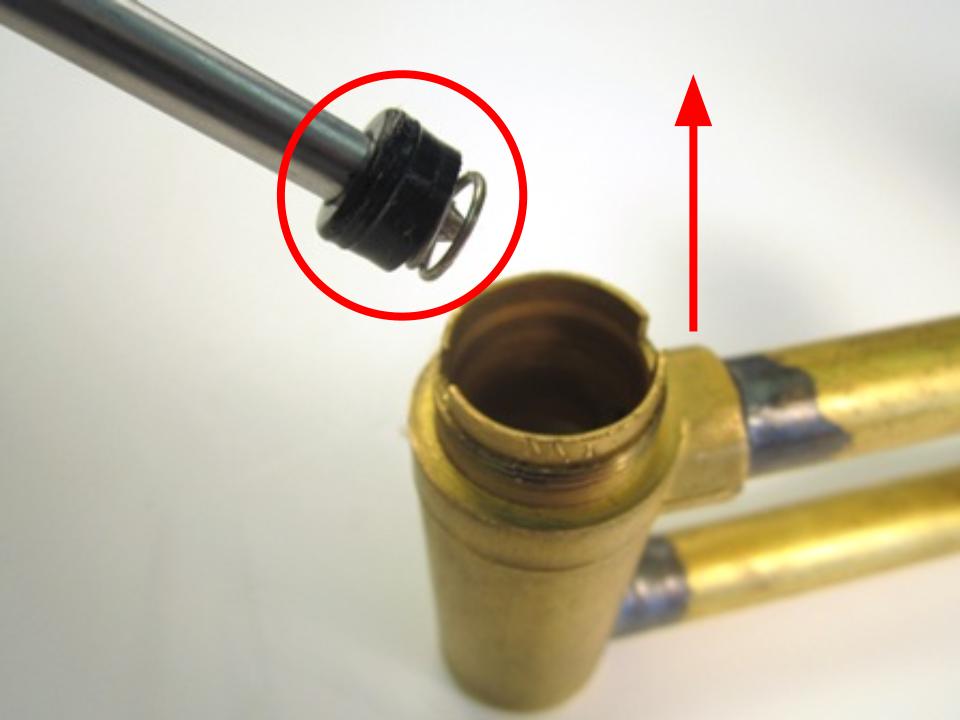

• Retirez les sièges et les ressorts. Si vous ne pouvez pas retirer les sièges et les ressorts avec vos doigts, utilisez une paire de pinces à bec effilé ou un trombone déplié pour les retirer.

Étape 2 - Installez le nouveau cartouche, les sièges et les ressorts.

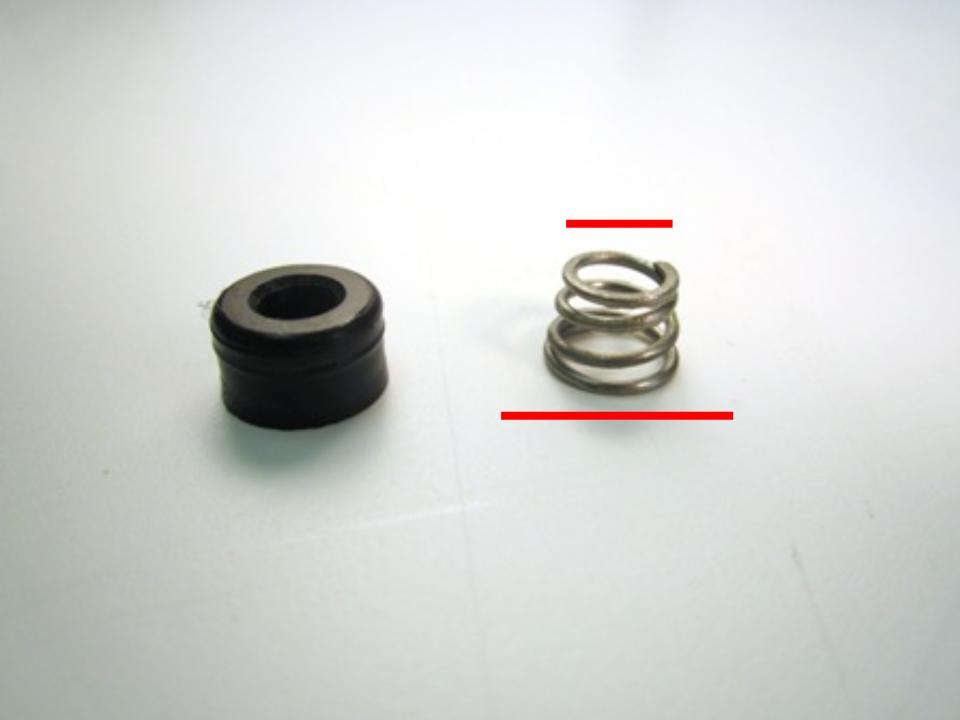

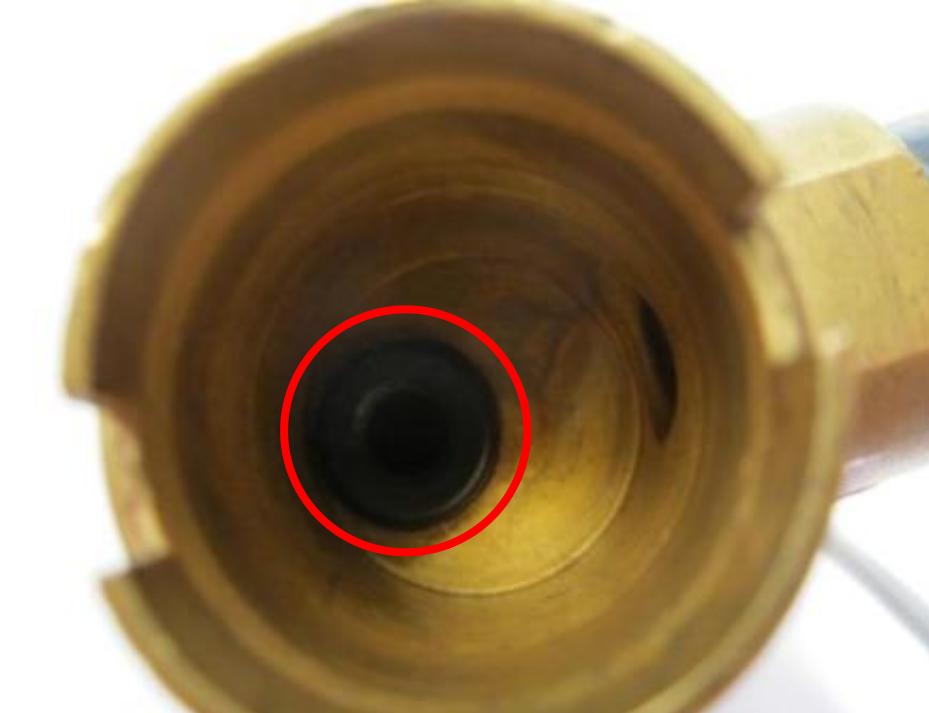

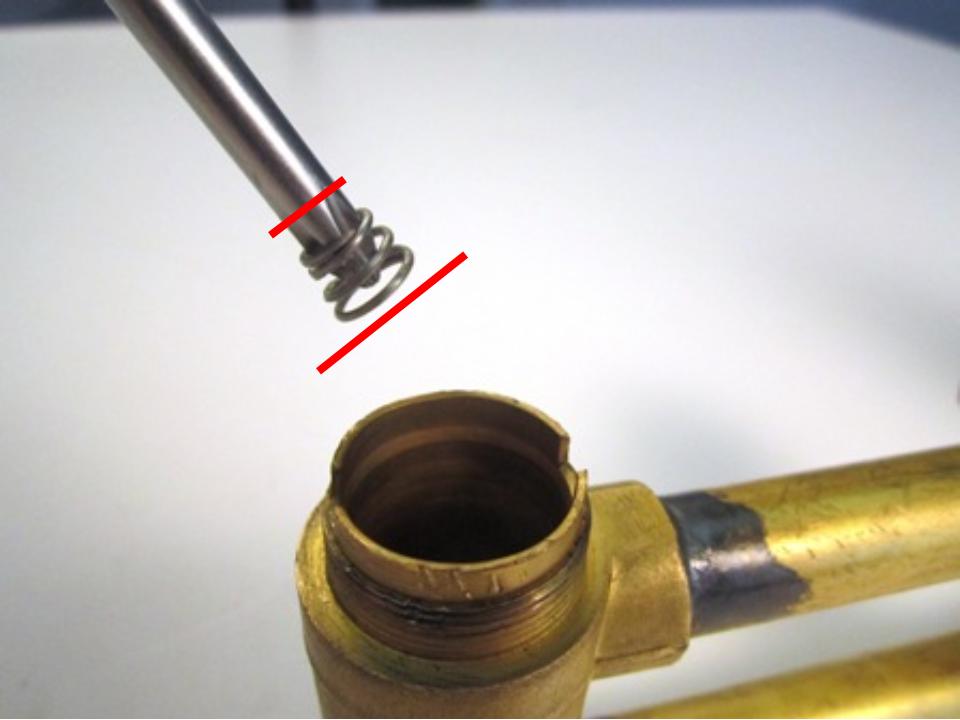

• Installez les nouveaux sièges et ressorts. Pour les installer, insérez le ressort dans le corps du robinet. La plus grande extrémité du ressort entre en premier. Ensuite, installez le siège en caoutchouc sur le ressort.

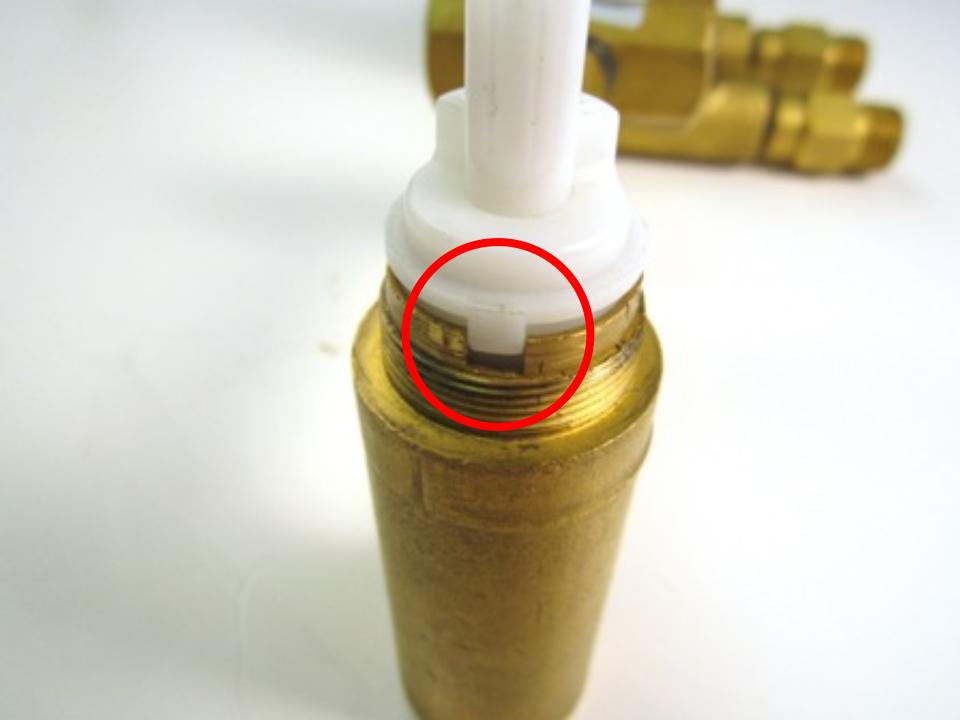

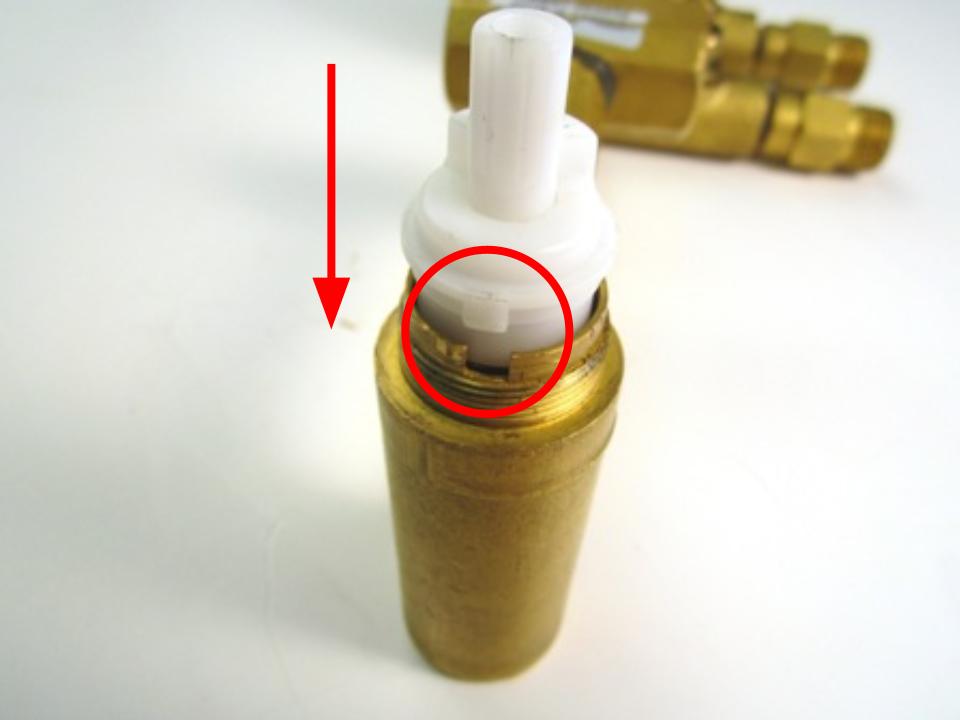

• Insérez la cartouche dans le corps de valve. Lors de l'installation dans la valve, assurez-vous que le côté plat de la tige en forme de D est orienté vers la gauche. De plus, le côté arrondi du "D" doit être du même côté que le butée arrondi du corps de la cartouche. La cartouche a 2 pièces de plastique qui dépassent légèrement de chaque côté. Ceux-ci s'insèrent dans les rainures correspondantes du corps du robinet.  Insérez la cartouche de manière à ce que les côtés s'insèrent dans ces rainures.

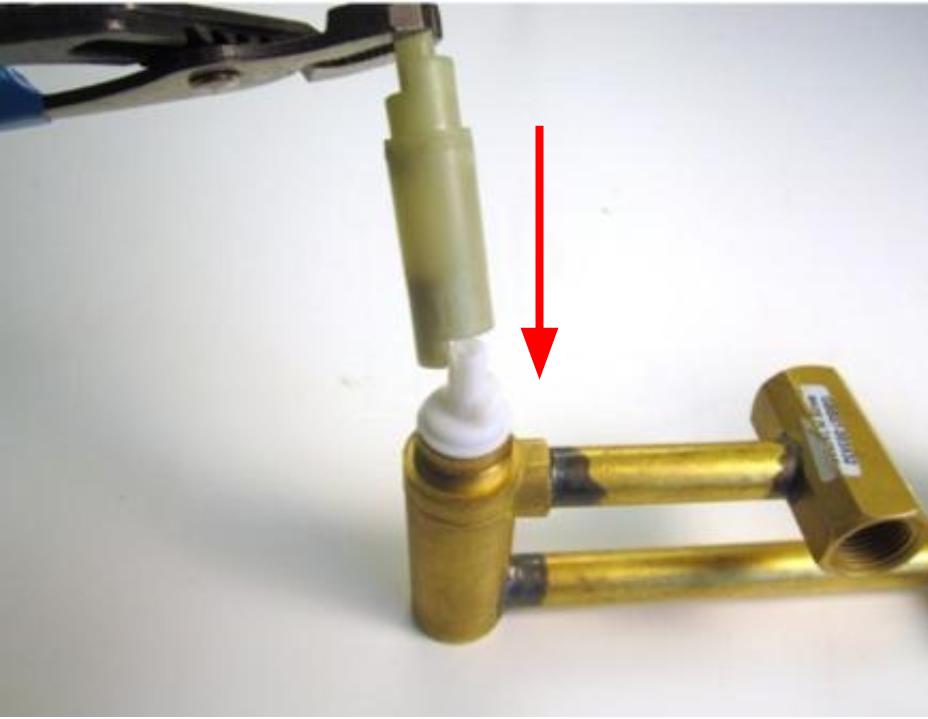

• Insérez la rallonge de tige sur la tige de la cartouche. Vous remarquerez que la tige de la cartouche est en forme de D et le même pour la tige de l'extension de tige.  Assemblez ces pièces de sorte que les côtés plats de chaque tige s'alignent.

• Réinstallez le manchon fileté sur la cartouche avec une clé à molette (attention aux filetages) en tournant dans le sens horaire.  Cette pièce nécessite 10-14 lb de couple. Généralement, c'est serré à la main, plus un demi-tour dans le sens horaire.

Étape 3 - Vérifiez les fuites

• Une fois toutes les pièces réinstallées, ouvrez l'alimentation en eau du robinet et laissez couler l'eau pendant environ 10 minutes. Si vous remarquez que de l'eau fuit de l'ensemble cartouche, serrez le manchon fileté et vérifiez à nouveau.

• Si vous remarquez que l'eau ne s'arrête pas complètement, coupez l'alimentation en eau, retirez la cartouche et enlevez le ressort. Étirez légèrement le ressort, mais pas au tant que de détruire la tension du ressort. Juste assez pour l'étendre légèrement. Réinstallez les pièces et vérifiez à nouveau.
