La cartouche en céramique Treysta est une cartouche de conception intelligente à cartouche unique qui s'adapte à tous les différents corps de valve disponibles dans le système de valve Treysta de Gerber.
Pour retirer et remplacer la cartouche en céramique Treysta, procédez comme suit :
INSTRUCTIONS

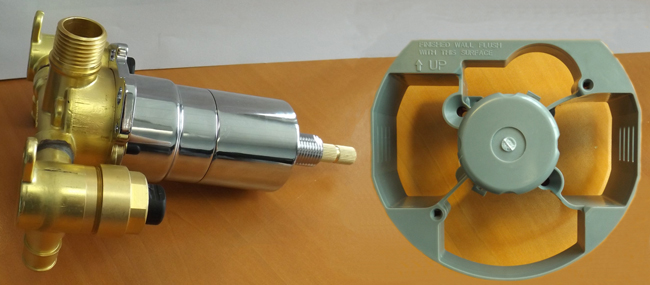

- Fermez l'alimentation en eau (pour les modèles avec des butées d'arrêt de service, tournez les butées d'arrêt en position FERMÉ) et retirez la protège-plâtre du corps de la valve.

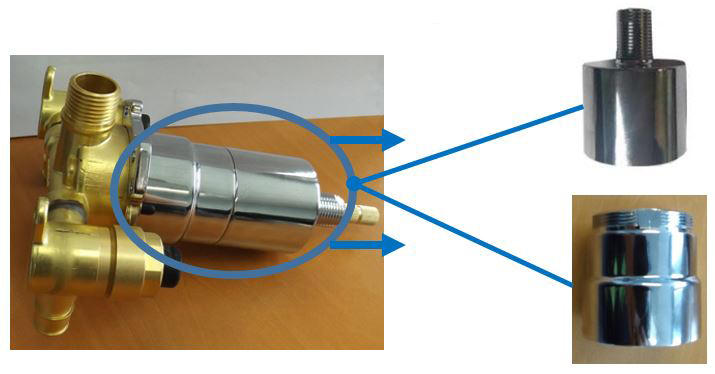

- Retirez l'écrou de chapeau et le manchon du corps de valve.
- Retirez l'ancienne cartouche Treysta du corps de valve

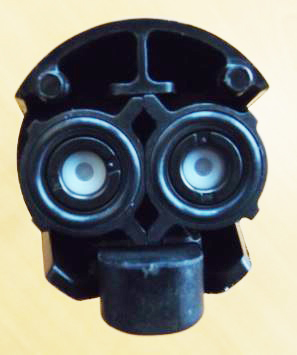

- Remplacez par une nouvelle cartouche Treysta dans le corps de la valve et assurez-vous que les 2 broches à l'extrémité inférieure de la cartouche s'alignent dans les trous de guidage sur le corps de la valve.

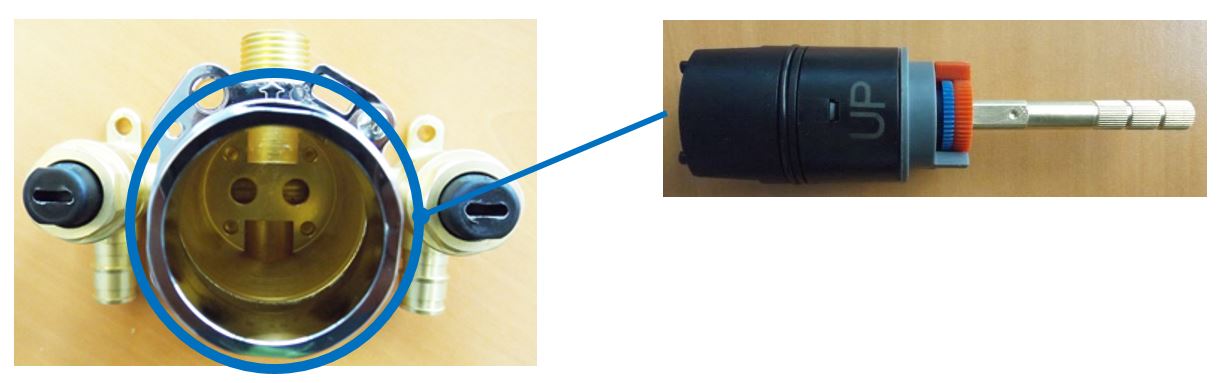

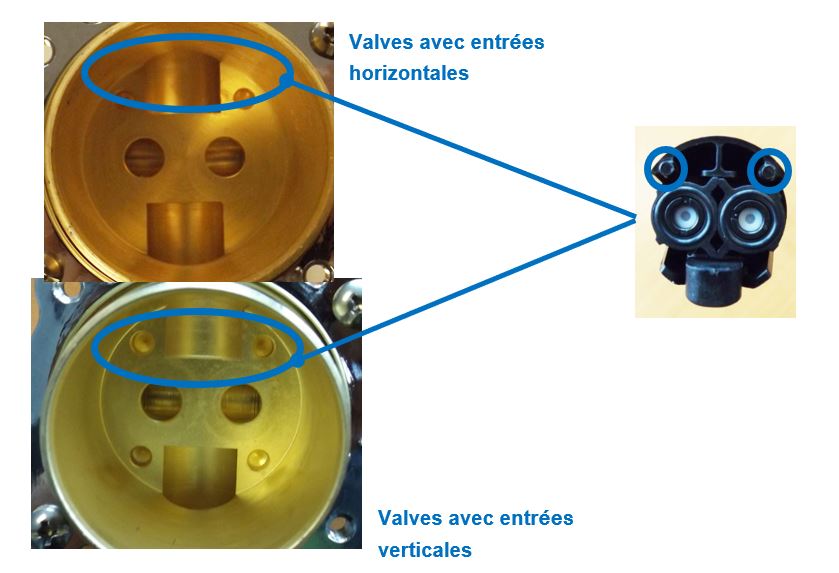

REMARQUE : Pour les corps de vanne avec une configuration d'entrées verticales, assurez-vous que la marque « UP » sur la cartouche pointe TOUJOURS vers le haut. Pour les corps de vanne avec une configuration d'entrées horizontales, assurez-vous que la marque UP sur la cartouche et le corps de vanne pointe TOUJOURS vers le haut.
Assurez-vous que les joints toriques de la cartouche sont en place avant de réinstaller la cartouche sur le corps de la valve.
-
Replacez le manchon et l'écrou du chapeau sur le corps de la valve.

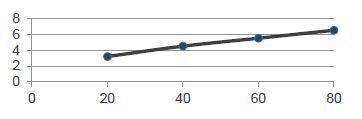

La cartouche est conforme à la norme ASSE 1016 jusqu'à 1,3 gpm. Débit maximal de 7,3 gpm à 80 psi

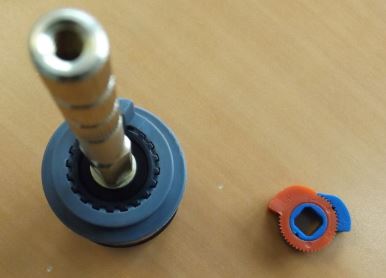

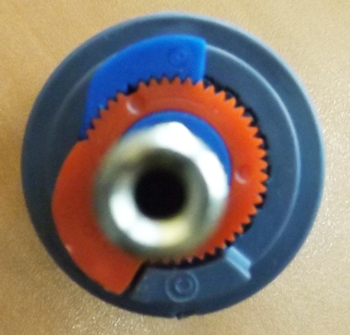

La nouvelle cartouche de disque en céramique Treysta est incluse avec les garnitures de douche Danze by Gerber et Gerber compatibles pour éviter la possibilité de dommages avant l'installation de la garniture. Clapets anti-retour intégrés à la cartouche pour réduire la complexité des butées d'arrêt.
Foire aux questions (FAQ)
Comment retirer le protège-plâtre ?

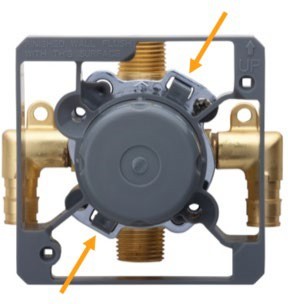

Notre nouveau protège-plâtre breveté sans outil peut être facilement retiré d'une seule main. Pincez simplement les deux clips vers l'intérieur pour libérer le protège-plâtre de l'anneau de rétention et tirez vers l'avant.
Que se passe-t-il si ma bague de rétention n'a pas été tournée correctement lors de l'installation de valve brute, en particulier pour les installations de valves brutes avec entrées verticales (GS525/GS525S/GS527/GS527S) ?
- Si oui, retirez le protège-plâtre, tournez la bague de retenue, puis replacez la protège-plâtre. Toutes les flèches doivent toujours pointer vers le haut.
- Si non, veuillez communiquez avec nous pour vérifier si une solution est possible.
