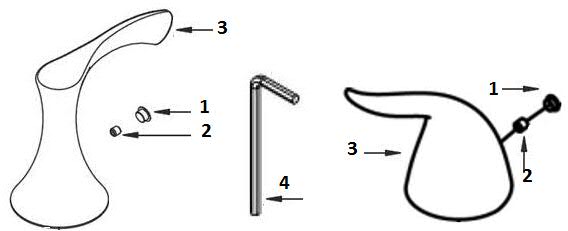

Si la poignée a une vis de réglage :
- Enlevez le bouton en caoutchouc (pièce n° 1), il apparaîtra.
- Utilisez une clé hexagonale (pièce n° 4) pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 2).
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez ensuite la poignée (pièce n° 3).
S'il est encore difficile y enlever, desserrez à nouveau la vis de réglage.
Si la poignée n'a PAS de vis de réglage :
Remarque : Il y a deux versions du poignée sans vis de réglage. Lors de retirer l'ancienne version, le corps de la poignée peut tomber sous l'évier car l'anneau de garniture de la poignée est également l'écrou de blocage qui maintient le corps de la poignée sur le dessus de l'évier. Vous devrez tenir le corps de la poignée (sous l'évier) avant de retirer l'assemblage de la poignée.
- Veuillez vous assurer que la poignée est en position fermé.
- Tenez la poignée et tournez l'anneau de garniture (pièce # 1) dans le sens antihoraire à main jusqu'à ce qu'il soit complètement dévissé (voir les images ci-dessus).
- Retirez la poignée en tirant la poignée vers le haut et hors de la tige de la cartouche.
Pour l'inverseur sur la plaque d'écusson de robinet de douche :

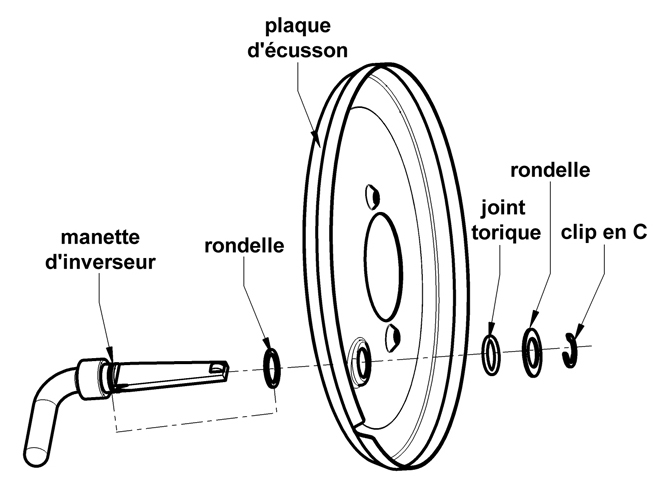

- La manette de l'inverseur est fixée à la plaque d'écusson avec un clip en C. Pour la retirer, vous devrez d'abord retirer la poignée de contrôle du volume, l'anneau de garniture de la poignée et la plaque d'écusson de la valve de douche.
- Une fois retiré, utilisez deux petits tournevis à lame plate pour faciliter le retrait du clip en C.
- À l'arrière de l'écusson, utilisez une lame de tournevis à une extrémité du clip en C pour l'empêcher de tourner et utilisez l'autre lame de tournevis pour pousser l'extrémité du clip en C vers le bas et hors de la rainure.
- Une fois le clip en C retiré, conserver le joint torique en caoutchouc et la rondelle métallique qui se trouvaient sous le clip en C.
- Retirez la manette de l'inverseur et conservez la petite rondelle en plastique noire qui se trouve sur la poignée.

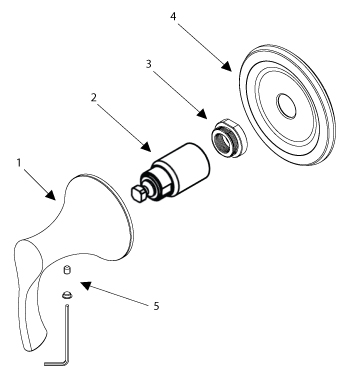

Pour l'inverseur de 1/2 po ou soupape régulatrice de débit de 3/4 po :
- Retirez le bouchon et desserrez la vis de réglage (pièce n° 5) en la dévissant dans le sens antihoraire avec une clé hexagonale (2,5 mm ou 1/8").
- Tirez doucement sur l'assemblage de la poignée pour révéler le manchon d'extension de la poignée (pièce n° 2).
- Dévissez le manchon d'extension de la poignée (pièce n° 2) dans le sens antihoraire pour le retirer de l'assemblage de l'adaptateur de poignée (pièce n° 3).
- Utilisez une clé à molette pour saisir le plat de chaque côté de l'assemblage de l'adaptateur de poignée (pièce n° 3) et dévissez-le dans le sens antihoraire pour le retirer.
- Retirez la plaque d'écusson (pièce n° 4) pour atteindre la soupape brute.
REMARQUE : lors du remplacement par un nouvel ensemble de poignée, le manchon d'extension de poignée (pièce n° 2) est préinstallé dans l'ensemble de poignée (pièce n° 1). Suivez les étapes 1 et 2 ci-dessus pour retirer le manchon d'extension de la poignée (pièce n° 2).
