- Dévissez le bouton d'index (pièce n° 1) dans le sens antihoraire, puis retirez-le.
- Dévissez la vis de réglage (pièce n° 2) dans le sens antihoraire à l'aide d'un tournevis cruciforme ou plat.
- Retirez ensuite la poignée (pièce n° 3).

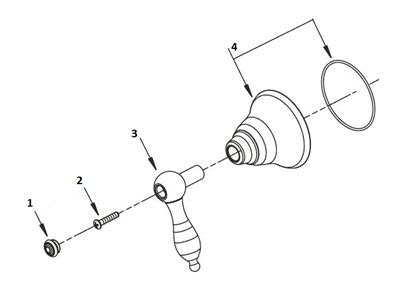

Pour les robinet de douche :
- Dévissez le bouton d'index (pièce n° 1) dans le sens antihoraire, puis retirez-le.
- Dévissez la vis de réglage (pièce n° 2) dans le sens antihoraire à l'aide d'un tournevis cruciforme ou plat.
- Retirez ensuite le levier de la poignée (pièce n° 3).
- Puis dévissez le corps de la poignée (pièce n° 4) dans le sens antihoraire.

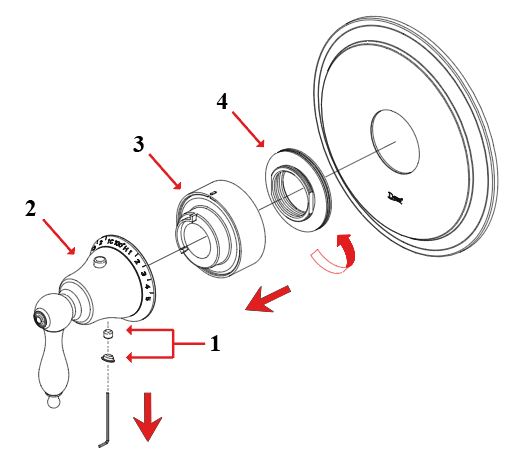

Pour les garnitures de valve thermostatique de 3/4 po :
- Retirez le bouton en caoutchouc (pièce n° 1) et dévissez la vis de réglage (pièce n° 1) à l'aide d'une clé hexagonale dans le sens antihoraire.
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez l'ensemble de la poignée (pièce n° 2).
Suivez les étapes ci-dessous pour retirer l'ensemble de garnitures de poignée restants pour atteindre la cartouche et la valve.
- Retirez la butée (pièce n° 3).
- Dévissez le garniture circulaire de poignée (pièce n°4) dans le sens antihoraire.
- Retirez la plaque d'écusson pour atteindre la cartouche et la valve thermostatique.
Cliquez ici pour les instructions sur la façon de retirer ou d'installer la cartouche thermostatique pour un robinet de douche thermostatique 3/4 po.

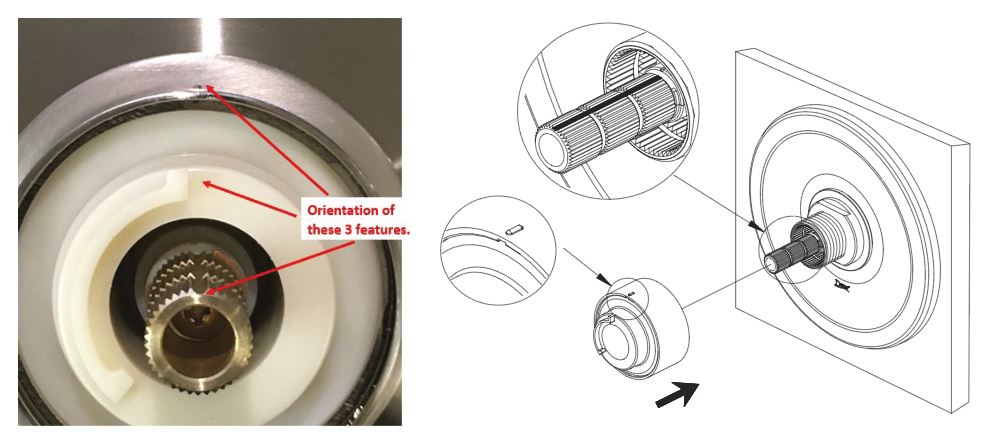

REMARQUE : Lors de la réinstallation de la butée et de l'ensemble de poignée, alignez le repère sur la butée avec l'encoche sur la tige de la cartouche de la valve. Lors du recalibrage de la température de sortie pour la position de surpassement de haute température, faites tourner la tige de la cartouche dans le sens antihoraire jusqu'à ce que la température souhaitée soit atteinte. Pour une position de surpassement de température de sortie inférieure, faites tourner la tige de la cartouche dans le sens des aiguilles d'une montre jusqu'à ce que la température souhaitée soit atteinte.

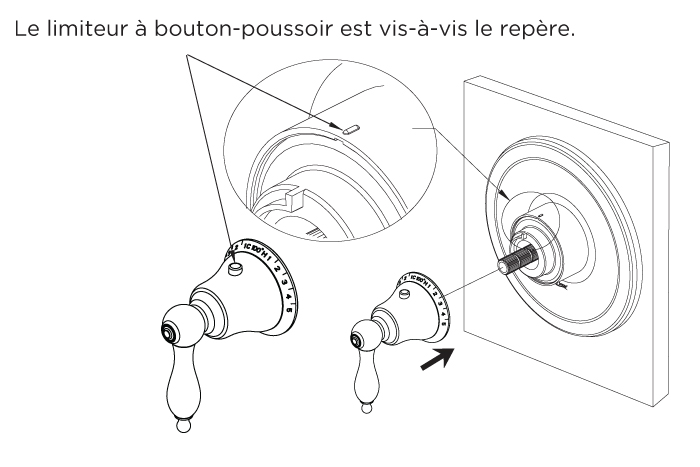

Lors de la réinstallation de l'ensemble de poignée, alignez le bouton de surpassement au repère sur la limiteur de température.
