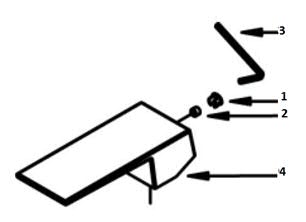

Pour les robinets de cuisine et de lavabo :
- Retirez le bouton en caoutchouc (pièce n° 1).
- Utilisez une clé hexagonale (pièce n° 3) pour dévisser la vis de réglage (pièce n° 2) dans le sens antihoraire.
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez ensuite la poignée (pièce n° 4).
Si la poignée est difficile à retirer, desserrez à nouveau la vis de réglage.

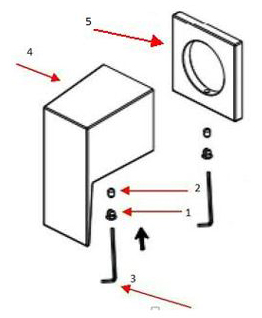

Pour les robinets de douche :
- Retirez le bouton en caoutchouc (pièce n° 1).
- Utilisez une clé hexagonale (pièce n° 3) pour dévisser la vis de réglage (pièce n° 2) dans le sens antihoraire.
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez ensuite la poignée (pièce n° 4).
Si la poignée est difficile à retirer, desserrez à nouveau la vis de réglage. - Pour retirer l'anneau de base (pièce n° 5), répétez les étapes 1 et 2.

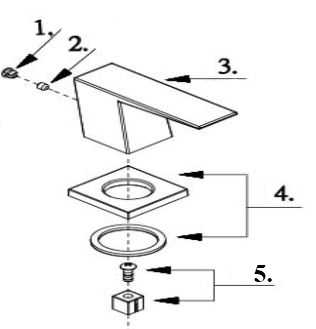

Pour les robinets de lavabo à deux poignées évasées :
- Retirez le bouton en caoutchouc (pièce n° 1).
- Utilisez une clé hexagonale (pièce n° 3) pour dévisser la vis de réglage (pièce n° 2) dans le sens antihoraire.
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez ensuite la poignée (pièce n° 3).
- Retirez l'anneau de base (pièce n° 4).
- Retirez l'extension de la poignée (pièce n° 5).

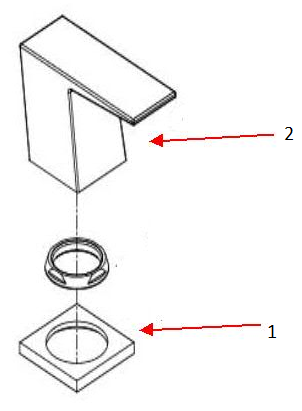

Pour les robinets de baignoire romaine :
- Fermez les conduites d'alimentation en eau chaude et froide.
- Soutenez le corps de valve de poignée sous comptoir de baignoire. Le corps de valve de poignée tombera lorsque la poignée sera retirée.
- Tournez l'anneau de poignée (pièce n° 1) à la main dans le sens antihoraire jusqu'à ce que la poignée soit complètement sortie. Si vous ne parvenez pas de retirer l'anneau de la poignée à la main, vous pouvez mettre un chiffon autour de l'anneau et utiliser une paire de pinces ou une clé à molette pour le desserrer.

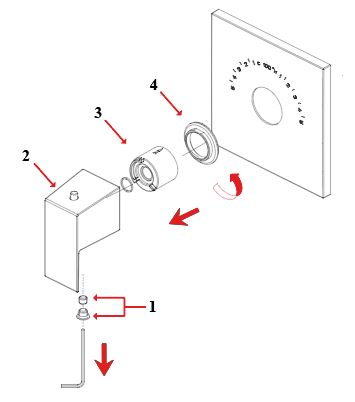

Pour les garnitures de valve thermostatique de 3/4 po :
- Retirez le bouton en caoutchouc (pièce n° 1) et dévissez la vis de réglage (pièce n° 1) à l'aide d'une clé hexagonale dans le sens antihoraire.
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez l'ensemble de la poignée (pièce n° 2).
Suivez les étapes ci-dessous pour retirer l'ensemble de garnitures de poignée restants pour atteindre la cartouche et la valve.
- Retirez la butée (pièce n° 3).
- Dévissez le garniture circulaire de poignée (pièce n°4) dans le sens antihoraire.
- Retirez la plaque d'écusson pour atteindre la cartouche et la valve thermostatique.
Cliquez ici pour les instructions sur la façon de retirer ou d'installer la cartouche thermostatique pour un robinet de douche thermostatique 3/4 po.

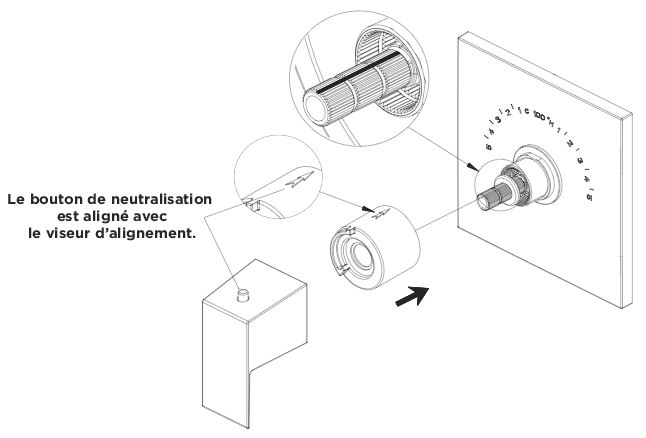

REMARQUE : Lors de la réinstallation de la butée et de l'ensemble de poignée, alignez le repère sur la butée avec l'encoche sur la tige de la cartouche de la valve. Lors du recalibrage de la température de sortie pour la position de surpassement de haute température, faites tourner la tige de la cartouche dans le sens antihoraire jusqu'à ce que la température souhaitée soit atteinte. Pour une position de surpassement de température de sortie inférieure, faites tourner la tige de la cartouche dans le sens des aiguilles d'une montre jusqu'à ce que la température souhaitée soit atteinte. Lors de la réinstallation de l'ensemble de poignée, alignez le bouton de surpassement au repère sur la limiteur de température.
