Comment retirer la poignée Northerly ?

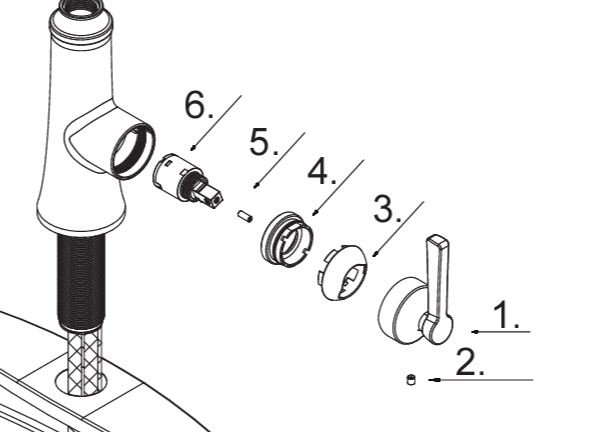

Pour les robinets de cuisine et de préparation à une poignée et avec douchette rétractable :

Coupez l'eau sous l'évier (conduites d'alimentation chaude et froide).
Utilisez une clé hexagonale pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 2).
La clé hexagonale mesure 2,5 mm ou 1/8 po.
Retirez la poignée ouvrir/fermer (pièce n° 1).
Retirez le capuchon de garniture (pièce n° 3).
Utilisez une paire de pinces réglables ou une clé à molette pour dévisser dans le sens antihoraire pour retirer la bague de réglage (pièce n° 4).
Tenez la tige de la cartouche (pièce n° 5) et tirez-la jusqu'à ce qu'elle soit complètement retirée du corps du robinet.
Inversez ces étapes pour réinstaller les pièces retirées ou remplacer les pièces en place.

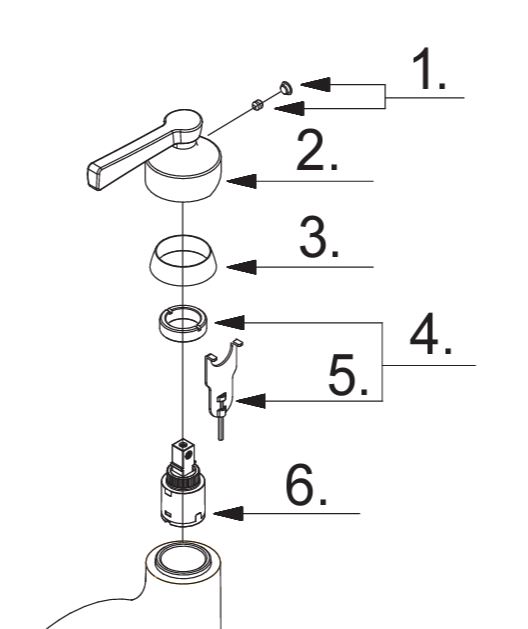

Pour robinet de lavabo à une poignée :

Coupez l'eau sous l'évier (conduites d'alimentation chaude et froide).
Retirez le bouchon et utilisez une clé hexagonale pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 1).
La clé hexagonale mesure 2,5 mm ou 1/8 po.
Retirez la poignée (pièce n° 2).
Dévissez dans le sens antihoraire pour retirer le capuchon de garniture (pièce n° 3).
Utilisez la clé à bague de réglage (pièce n° 5) pour dévisser dans le sens antihoraire afin de retirer la bague de réglage (pièce n° 4).
Tenez la tige de la cartouche (pièce n° 6) et tirez-la vers le haut jusqu'à ce qu'elle soit complètement retirée du corps du robinet.
Inversez ces étapes pour réinstaller les pièces retirées ou remplacer les pièces en place.

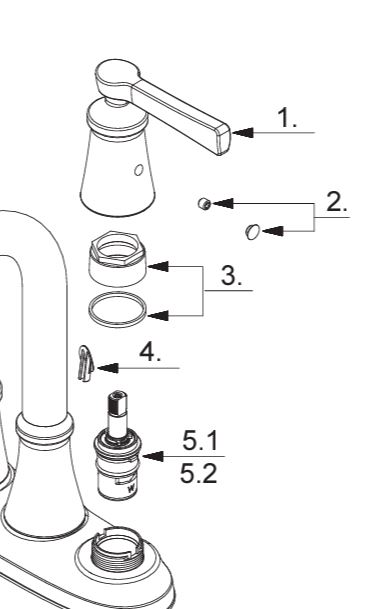

Pour robinet de lavabo à deux poignées :

Coupez l'eau sous l'évier (conduites d'alimentation chaude et froide).
Retirez le bouchon et utilisez une clé hexagonale pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 2).
La clé hexagonale mesure 2,5 mm ou 1/8 po.
Retirez la poignée (pièce n° 1).
Utilisez une paire de pinces réglables ou une clé à molette pour dévisser dans le sens antihoraire pour retirer l'écrou de retenue (pièce n° 3).
Tenez la tige de la cartouche (pièce n° 5, côté chaud ou froid) et tirez-la vers le haut jusqu'à ce qu'elle soit complètement retirée du corps du robinet.
Inversez ces étapes pour réinstaller les pièces retirées ou remplacer les pièces en place.

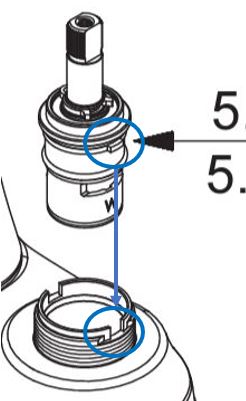

REMARQUE : Lorsque vous remplacez la cartouche, glissez la cartouche dans le corps du robinet et tournez-la jusqu'à ce que les encoches de la cartouche s'alignent avec les ouvertures du corps du robinet.

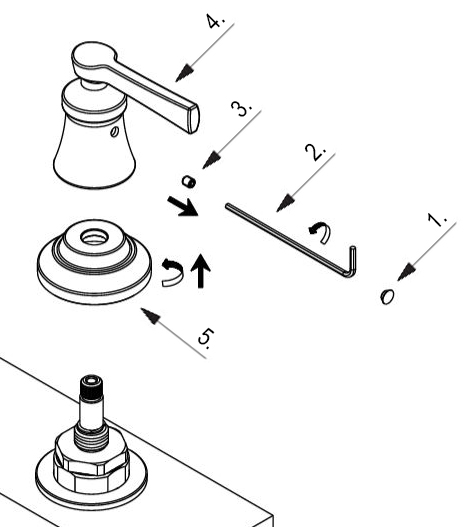

Pour robinet de baignoire romain à deux poignées :

Coupez l’alimentation en eau principale.
Retirez le bouchon (pièce n° 1) et utilisez une clé hexagonale (pièce n° 2) pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 3).
La clé hexagonale mesure 2,5 mm ou 1/8 po.
Retirez la poignée (pièce n° 4).
Dévissez dans le sens antihoraire pour retirer l'anneau de garniture de la poignée (pièce n° 5).
Utilisez une paire de pinces réglables ou une clé à molette pour dévisser dans le sens antihoraire pour retirer la cartouche.
Tenez la tige de la cartouche et tirez-la vers le haut jusqu'à ce qu'elle soit complètement retirée du corps du robinet.
Inversez ces étapes pour réinstaller les pièces retirées ou remplacer les pièces en place.

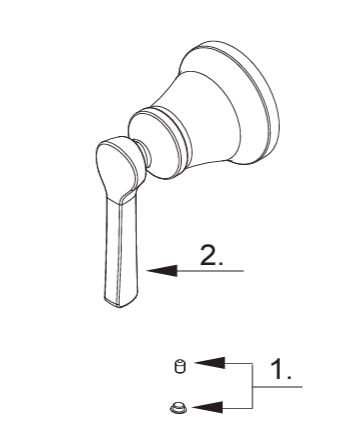

Pour robinet de douche à une poignée :

Coupez l'alimentation principale en eau ou, si votre valve de douche est équipé de butées d'arrêt, tournez les butées en position d'arrêt.
Retirez le bouchon (pièce n° 1) et utilisez une clé hexagonale pour dévisser dans le sens antihoraire afin de desserrer la vis de réglage (pièce n° 1).
La clé hexagonale mesure 2,5 mm ou 1/8 po.
Retirez la poignée (pièce n°2) de la tige de la cartouche.

Pour plus de détails sur la façon de retirer la plaque d'écusson de douche, veuillez consulter l'article sur

Pour plus de détails sur la façon de retirer et de remplacer la cartouche, veuillez consulter l'article sur .

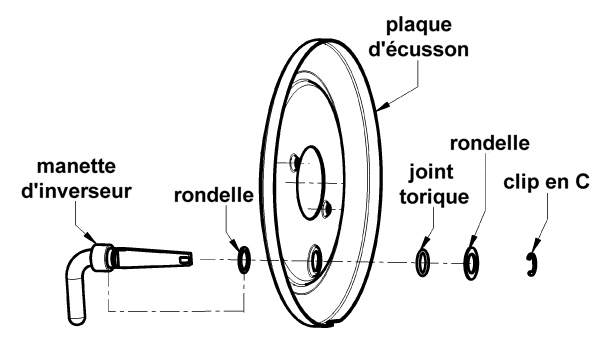

Pour l'inverseur sur la plaque d'écusson de robinet de douche :

La manette de l'inverseur est fixée à la plaque d'écusson avec un clip en C. Pour la retirer, vous devrez d'abord retirer la poignée de contrôle du volume, l'anneau de garniture de la poignée et la plaque d'écusson de la valve de douche.
Une fois retiré, utilisez deux petits tournevis à lame plate pour faciliter le retrait du clip en C.
À l'arrière de l'écusson, utilisez une lame de tournevis à une extrémité du clip en C pour l'empêcher de tourner et utilisez l'autre lame de tournevis pour pousser l'extrémité du clip en C vers le bas et hors de la rainure.
Une fois le clip en C retiré, conserver le joint torique en caoutchouc et la rondelle métallique qui se trouvaient sous le clip en C.
Retirez la manette de l'inverseur et conservez la petite rondelle en plastique noire qui se trouve sur la poignée.
