Identifiez soigneusement lequel de ces types de poignée ci-dessous votre robinet Opulence appartient et suivez les instructions spécifiques pour le retrait de la poignée.

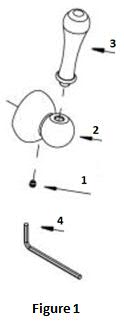

Poignée type 1 :
- Utilisez une clé hexagonale (pièce n° 4) pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 1).
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez ensuite la poignée (pièce n° 2). Si encore difficile à tirer, desserrez à nouveau la vis de réglage.
- Vous pouvez laisser le levier (pièce n° 3) et retirez l'ensemble de la poignée.
Poignée type 2 :
- Dévissez le capuchon d'index (pièce n° 5) dans le sens antihoraire et retirez-le.
- Dévissez la vis (pièce n° 6) dans le sens antihoraire à l'aide d'un tournevis cruciforme ou plat.
- Retirez l'ensemble de la poignée (pièce n° 7).

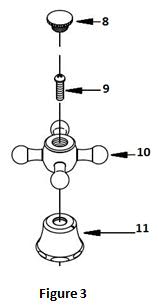

Poignée type 3 :
- Dévissez le capuchon d'index (pièce n° 5) dans le sens antihoraire et retirez-le.
- Dévissez la vis (pièce n° 9) dans le sens antihoraire à l'aide d'un tournevis cruciforme ou plat.
- Retirez l'ensemble de la poignée croisillon (pièce n° 10).
- Dévissez le corps de la poignée (pièce n° 11) à la main dans le sens antihoraire ou à l'aide d'une clé à molette appliquée sur les deux côtés plats sur dessous. Si vous devez utiliser une clé à molette sur le corps de la poignée, assurez-vous de couvrir avec une serviette de cuisine sur la poignée pour éviter que la finition de couleur de la poignée ne soit rayée.

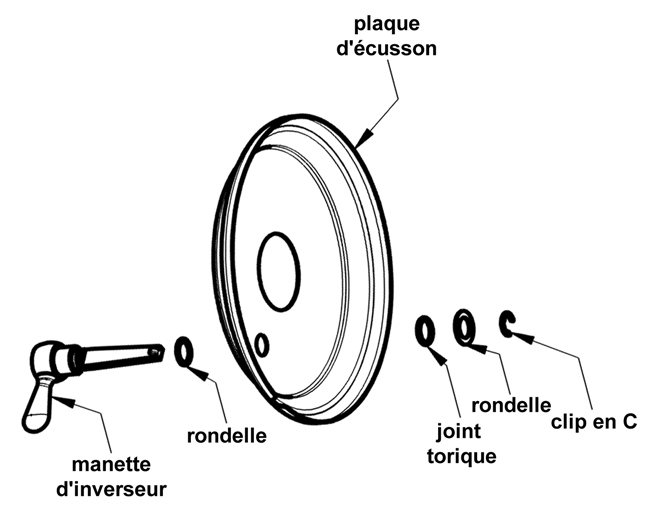

Pour l'inverseur sur la plaque d'écusson de robinet de douche :
- La manette de l'inverseur est fixée à la plaque d'écusson avec un clip en C. Pour la retirer, vous devrez d'abord retirer la poignée de contrôle du volume, l'anneau de garniture de la poignée et la plaque d'écusson de la valve de douche.
- Une fois retiré, utilisez deux petits tournevis à lame plate pour faciliter le retrait du clip en C.
- À l'arrière de l'écusson, utilisez une lame de tournevis à une extrémité du clip en C pour l'empêcher de tourner et utilisez l'autre lame de tournevis pour pousser l'extrémité du clip en C vers le bas et hors de la rainure.
- Une fois le clip en C retiré, conserver le joint torique en caoutchouc et la rondelle métallique qui se trouvaient sous le clip en C.
- Retirez la manette de l'inverseur et conservez la petite rondelle en plastique noire qui se trouve sur la poignée.

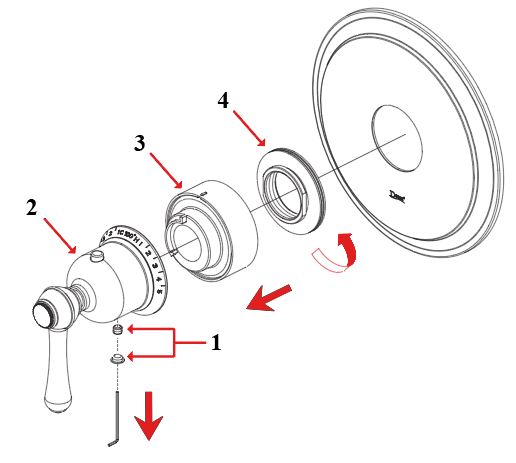

Pour les garnitures de valve thermostatique de 3/4 po :
- Retirez le bouton en caoutchouc (pièce n° 1) et dévissez la vis de réglage (pièce n° 1) à l'aide d'une clé hexagonale dans le sens antihoraire.
La clé hexagonale a une tête de 2,5 mm ou 1/8 po. - Retirez l'ensemble de la poignée (pièce n° 2).
Suivez les étapes ci-dessous pour retirer l'ensemble de garnitures de poignée restants pour atteindre la cartouche et la valve.
- Retirez la butée (pièce n° 3).
- Dévissez le garniture circulaire de poignée (pièce n°4) dans le sens antihoraire.
- Retirez la plaque d'écusson pour atteindre la cartouche et la valve thermostatique.
Cliquez ici pour les instructions sur la façon de retirer ou d'installer la cartouche thermostatique pour un robinet de douche thermostatique 3/4 po.

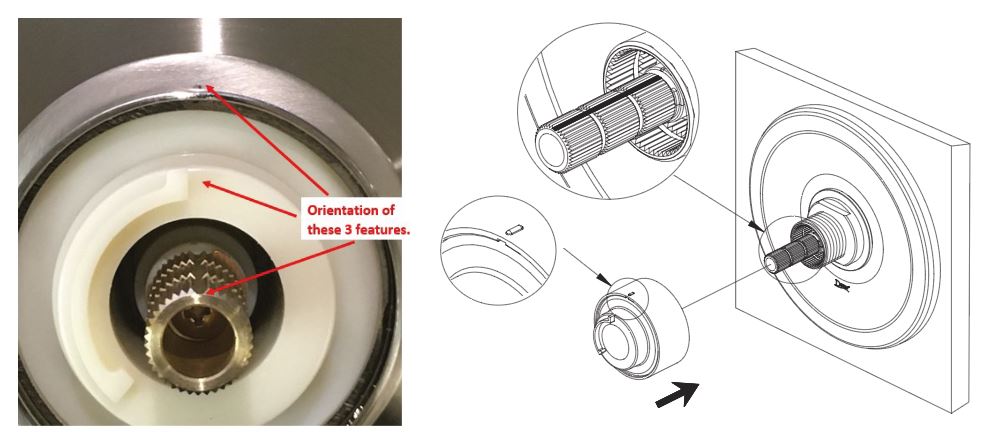

REMARQUE : Lors de la réinstallation de la butée et de l'ensemble de poignée, alignez le repère sur la butée avec l'encoche sur la tige de la cartouche de la valve. Lors du recalibrage de la température de sortie pour la position de surpassement de haute température, faites tourner la tige de la cartouche dans le sens antihoraire jusqu'à ce que la température souhaitée soit atteinte. Pour une position de surpassement de température de sortie inférieure, faites tourner la tige de la cartouche dans le sens des aiguilles d'une montre jusqu'à ce que la température souhaitée soit atteinte.

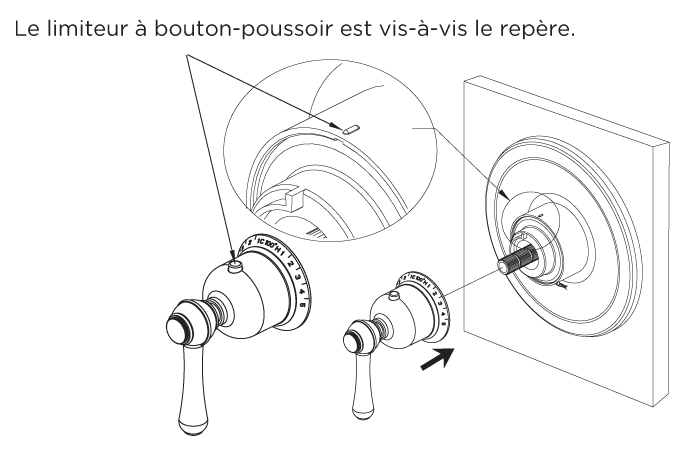

Lors de la réinstallation de l'ensemble de poignée, alignez le bouton de surpassement au repère sur la limiteur de température.

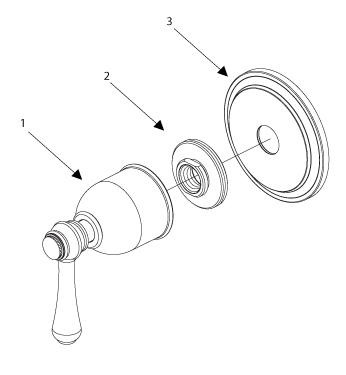

Pour l'inverseur de 1/2 po ou soupape régulatrice de débit de 3/4 po :
- Tout en maintenant la poignée à levier en position FERMER (vers le bas comme sur l'image ci-dessus), dévissez le corps de la poignée (pièce n° 1) à la main dans le sens antihoraire.
- Utilisez une clé à molette pour saisir le plat de chaque côté de l'assemblage de l'adaptateur de poignée (pièce n° 2) et dévissez-le dans le sens antihoraire pour le retirer.
- Retirez la plaque d'écusson (pièce n° 3) pour atteindre la soupape brute.
