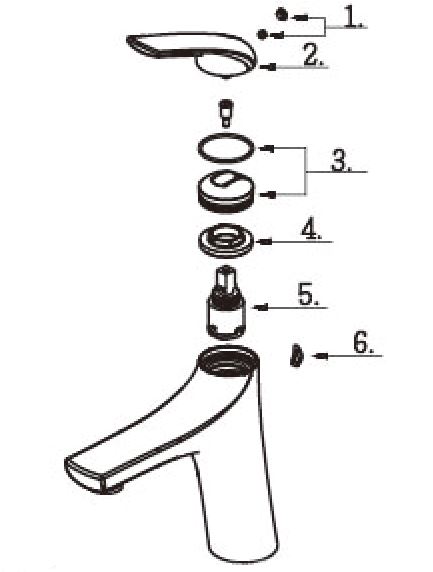

Pour les robinets de lavabo à une poignée
- Utilisez une clé hexagonale pour retirer la vis de fixation (pièce n ° 1). La clé hexagonale a une tête de 2,5 mm ou 1/8 po. Retirez la poignée.
- Si vous avez besoin de retirer la cartouche du robinet, veuillez continuer avec les étapes suivantes pour retirer les pièces restants.
- Utilisez un tournevis et glissez-le dans l'espace entre le capuchon (pièce n° 3) et la bague de retenue (pièce n° 4), et puis retirez le capuchon.
- À l'aide d'une clé à molette ou d'une clé à douille, tournez dans le sens antihoraire pour desserrer la bague de retenue (pièce n° 4).
Pour les robinets de lavabo et de baignoire romaine à deux poignées
- Retirez le bouton en caoutchouc (pièce n° 2).
- Utilisez une clé hexagonale pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 2). La clé hexagonale mesure 2,5 mm ou 1/8 po.
- Tirez la poignée (pièce n° 1) vers le haut pour enlever la poignée.
- Tournez à la main l'anneau de garniture de poignée (pièce n° 3) dans le sens antihoraire si l'anneau de garniture de poignée doit être changé ou si la cartouche doit être retirée. Si vous ne parvenez pas à retirer l'anneau de garniture de la poignée à la main, enroulez un gant en caoutchouc ou un chiffon autour de l'anneau de garniture et utilisez une paire de pinces ou une clé à molette pour le desserrer.
Pour les douches
- Retirez le bouton en caoutchouc (pièce n° 1).
- Utilisez une clé hexagonale pour dévisser dans le sens antihoraire pour desserrer la vis de réglage (pièce n° 2). La clé hexagonale mesure 2,5 mm ou 1/8 po.
- Retirez la poignée. Si la poignée est difficile à retirer, desserrez à nouveau la vis de réglage.

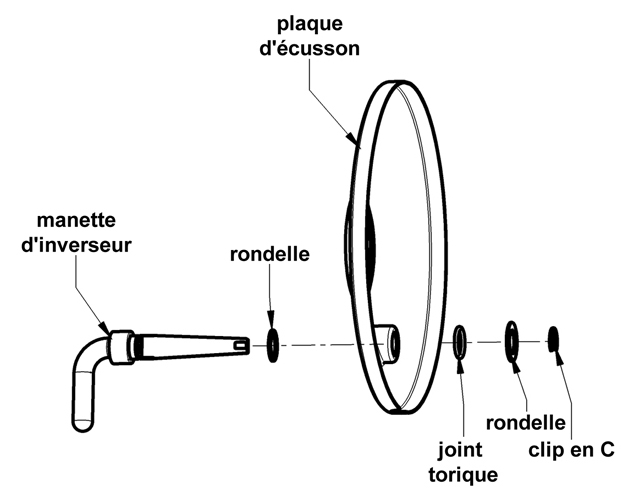

Pour l'inverseur sur la plaque d'écusson de robinet de douche :
- La manette de l'inverseur est fixée à la plaque d'écusson avec un clip en C. Pour la retirer, vous devrez d'abord retirer la poignée de contrôle du volume, l'anneau de garniture de la poignée et la plaque d'écusson de la valve de douche.
- Une fois retiré, utilisez deux petits tournevis à lame plate pour faciliter le retrait du clip en C.
- À l'arrière de l'écusson, utilisez une lame de tournevis à une extrémité du clip en C pour l'empêcher de tourner et utilisez l'autre lame de tournevis pour pousser l'extrémité du clip en C vers le bas et hors de la rainure.
- Une fois le clip en C retiré, conserver le joint torique en caoutchouc et la rondelle métallique qui se trouvaient sous le clip en C.
- Retirez la manette de l'inverseur et conservez la petite rondelle en plastique noire qui se trouve sur la poignée.

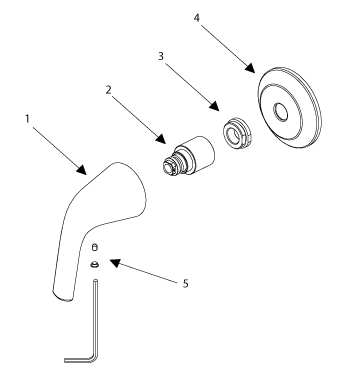

Pour l'inverseur de 1/2 po:
- Retirez le bouchon et desserrez la vis de réglage (pièce n° 5) en la dévissant dans le sens antihoraire avec une clé hexagonale (2,5 mm ou 1/8").
- Tirez doucement sur l'assemblage de la poignée pour révéler le manchon d'extension de la poignée (pièce n° 2).
- Dévissez le manchon d'extension de la poignée (pièce n° 2) dans le sens antihoraire pour le retirer de l'assemblage de l'adaptateur de poignée (pièce n° 3).
- Utilisez une clé à molette pour saisir le plat de chaque côté de l'assemblage de l'adaptateur de poignée (pièce n° 3) et dévissez-le dans le sens antihoraire pour le retirer.
- Retirez la plaque d'écusson (pièce n° 4) pour atteindre la soupape brute.
REMARQUE : lors du remplacement par un nouvel ensemble de poignée, le manchon d'extension de poignée (pièce n° 2) est préinstallé dans l'ensemble de poignée (pièce n° 1). Suivez les étapes 1 et 2 ci-dessus pour retirer le manchon d'extension de la poignée (pièce n° 2).
