Comment retirer la poignée Brandywood?

G Admin

31 janvier 2025 19:18

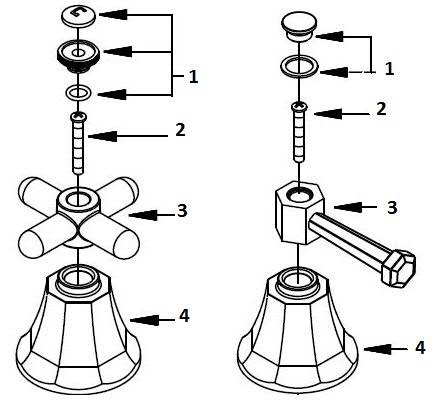

Dévissez le capuchon de la poignée (pièce n° 1) dans le sens antihoraire et retirez-le.
Dévissez la vis de la poignée (pièce n ° 2) dans le sens antihoraire à l'aide d'un tournevis cruciforme ou plat.
Tirez à la main le corps de la poignée à levier ou à cruciforme (pièce n° 4) dans le sens antihoraire.

Pour les garnitures de valve thermostatique de 3/4 po :

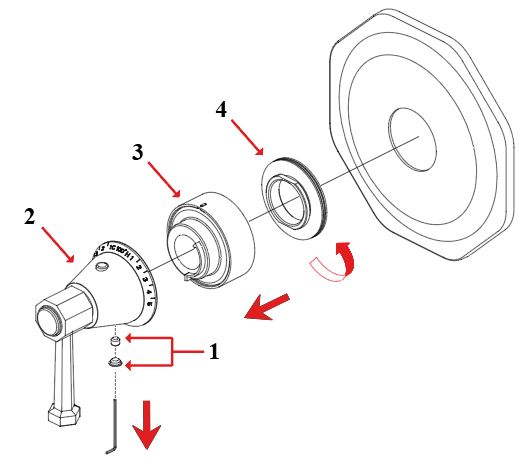

Retirez le bouton en caoutchouc (pièce n° 1) et dévissez la vis de réglage (pièce n° 1) à l'aide d'une clé hexagonale dans le sens antihoraire.
La clé hexagonale a une tête de 2,5 mm ou 1/8 po.
Retirez l'ensemble de la poignée (pièce n° 2).

Suivez les étapes ci-dessous pour retirer l'ensemble de garnitures de poignée restants pour atteindre la cartouche et la valve.

Retirez la butée (pièce n° 3).
Dévissez le garniture circulaire de poignée (pièce n°4) dans le sens antihoraire.
Retirez la plaque d'écusson pour atteindre la cartouche et la valve thermostatique.

Cliquez ici pour les instructions sur la façon de retirer ou d'installer la cartouche thermostatique pour un robinet de douche thermostatique 3/4 po.

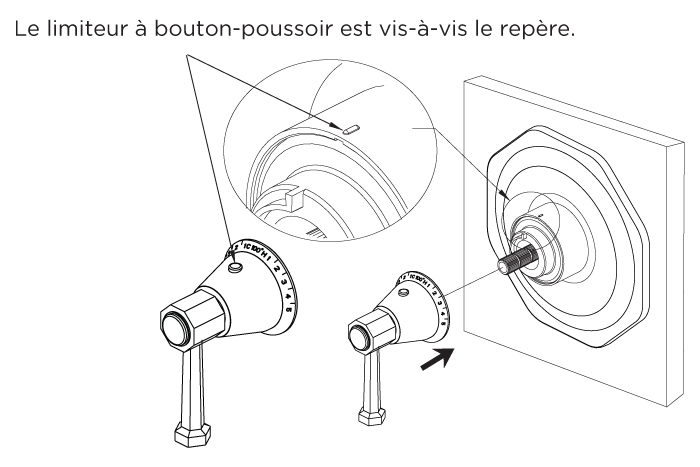

REMARQUE : Lors de la réinstallation de la butée et de l'ensemble de poignée, alignez le repère sur la butée avec l'encoche sur la tige de la cartouche de la valve. Lors du recalibrage de la température de sortie pour la position de surpassement de haute température, faites tourner la tige de la cartouche dans le sens antihoraire jusqu'à ce que la température souhaitée soit atteinte. Pour une position de surpassement de température de sortie inférieure, faites tourner la tige de la cartouche dans le sens des aiguilles d'une montre jusqu'à ce que la température souhaitée soit atteinte.
