Comment installer ou remplacer une poignée qui utilise un capuchon et une vis de poignée?

Cet article explique comment retirer et installer une poignée qui utilise une vis.

Veuillez noter que les images ci-dessous sont à titre de référence seulement. Le produit présenté dans cet article peut être différé du vôtre, mais les informations ci-dessous restent pertinentes.

Pour retirer et installer une poignée qui utilise un capuchon de poignée et une vis, vous devrez :

Retirez le capuchon et la vis de la poignée
Retirez la poignée
Installez la poignée

Étape 1 - Retirez le capuchon et la vis de la poignée

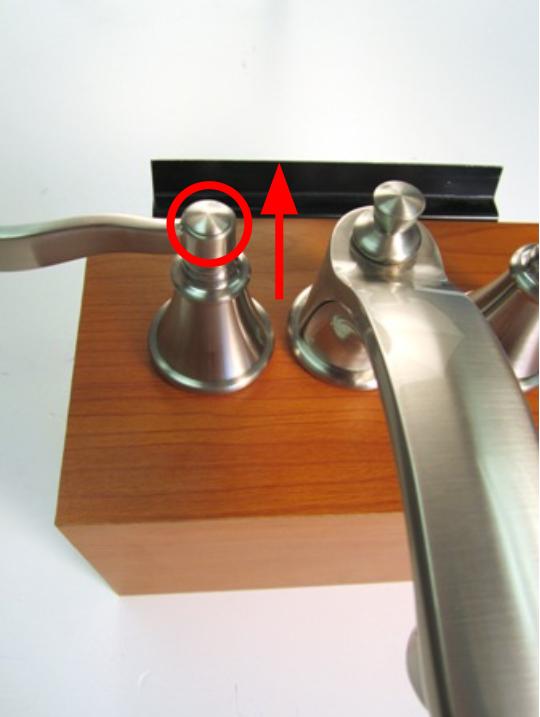

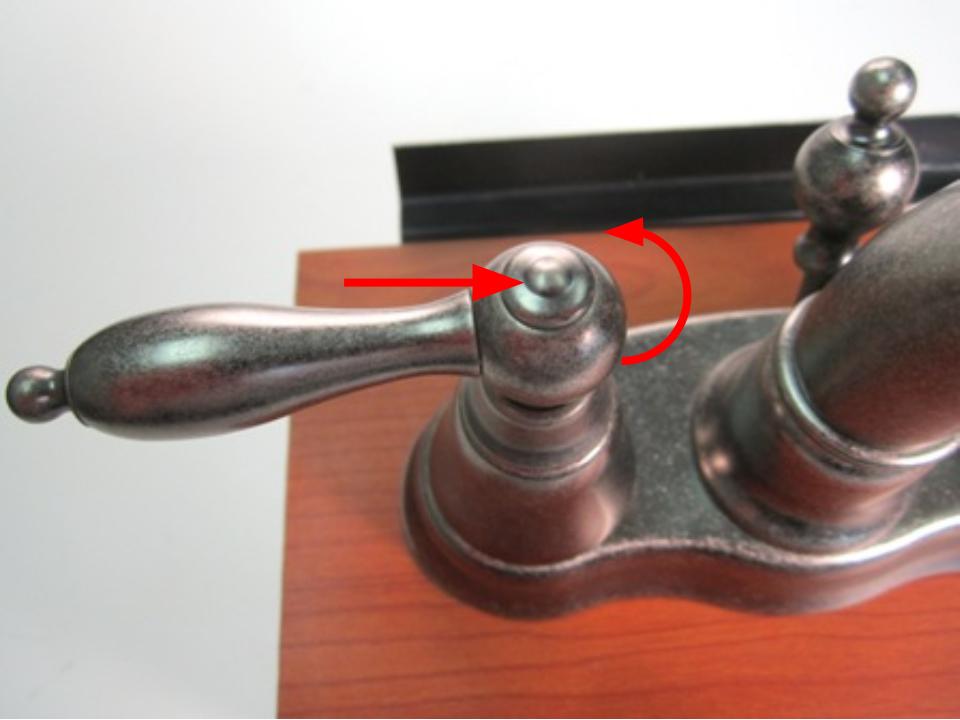

a - Retirez le capuchon de la poignée. Pour le retirer, dévissez le capuchon de la poignée dans le sens antihoraire. Si le capuchon de la poignée ne se dévisse pas, utilisez un tournevis à tête plate pour retirer le capuchon de la poignée.

Remove the handle cap. To do so, uncrew the handle cap counter clockwise.

If the handle cap does not uncrew, use a flat-head screwdriver to remove the handle cap.

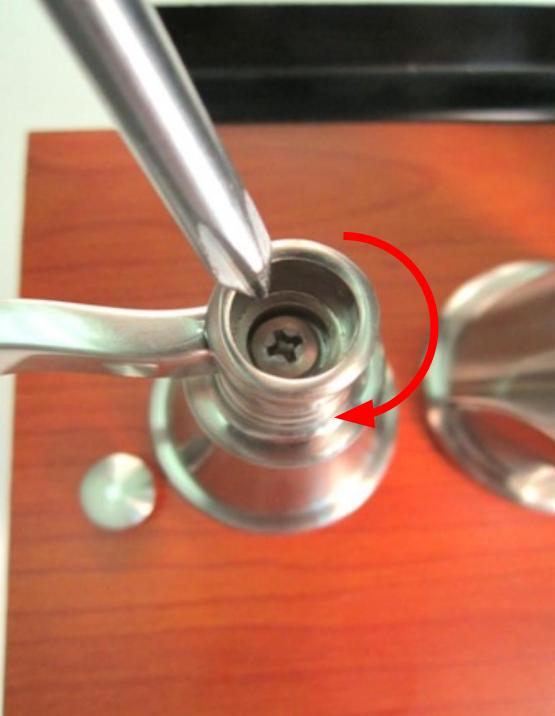

b - Une fois le capuchon de la poignée retiré, la vis sera visible. Utilisez un tournevis pour retirer la vis en la tournant dans le sens antihoraire.

Once the handle cap is removed, the screw will be visible. Use a screwdriver to remove the screw by turning counter clockwise.

Étape 2 - Retirez la poignée

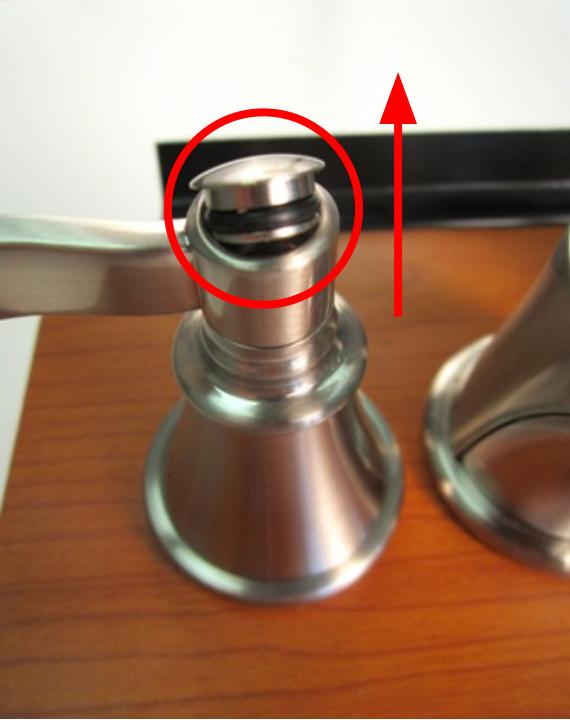

a - Une fois la vis retirée, retirez la poignée du corps du robinet. La poignée doit se détacher facilement.

Once the screw is removed, pull the handle away from the faucet body. The handle should come off easily.

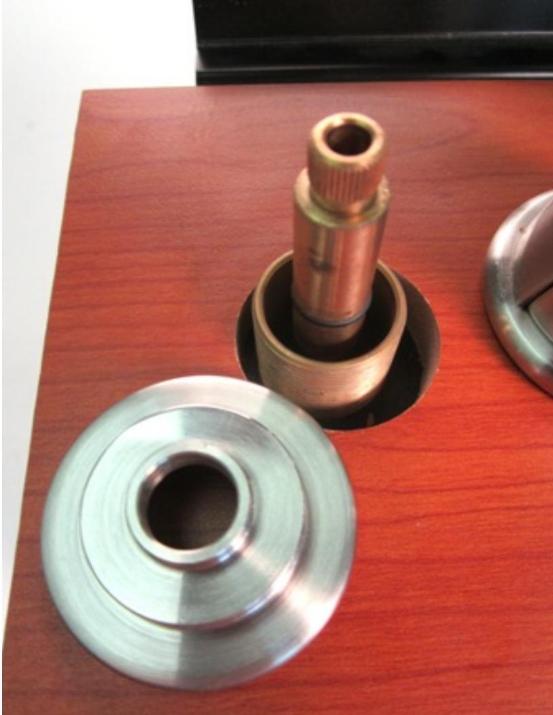

b - La cartouche devrait maintenant être visible. Dans certains cas, il y a encore un anneau de garniture qui doit être retiré.

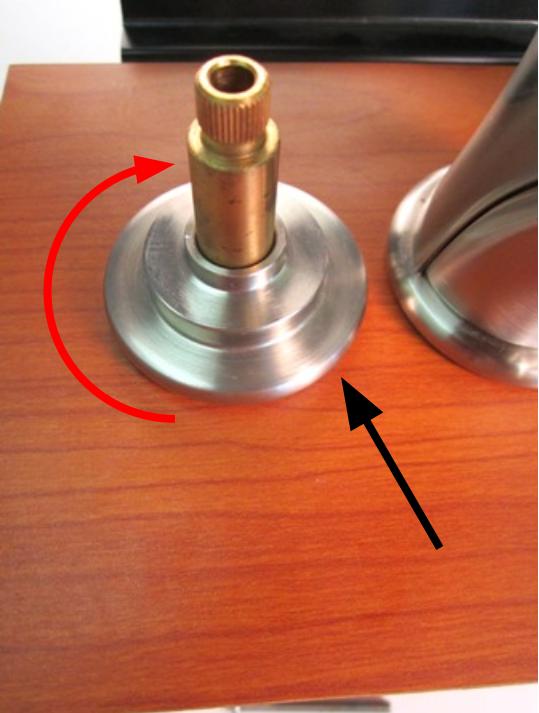

The cartridge should now be visible. In some cases, there is still a trim ring that needs to be removed

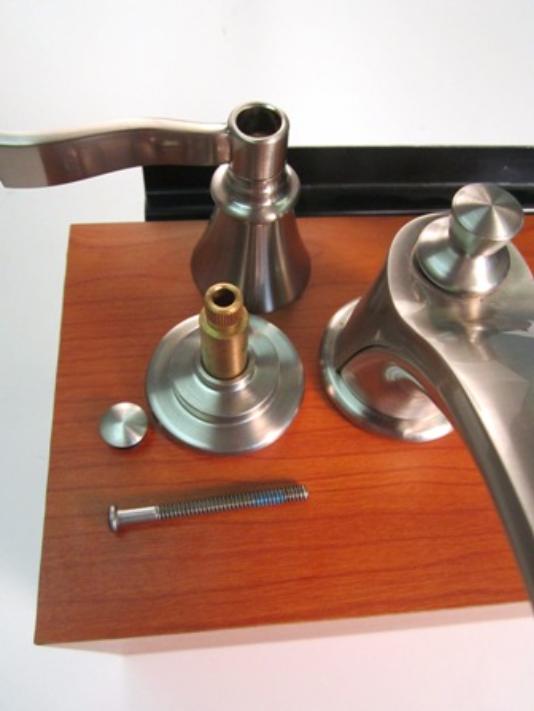

The faucet body is visible, once the trim ring has been removed.

Étape 3 - Installez la poignée

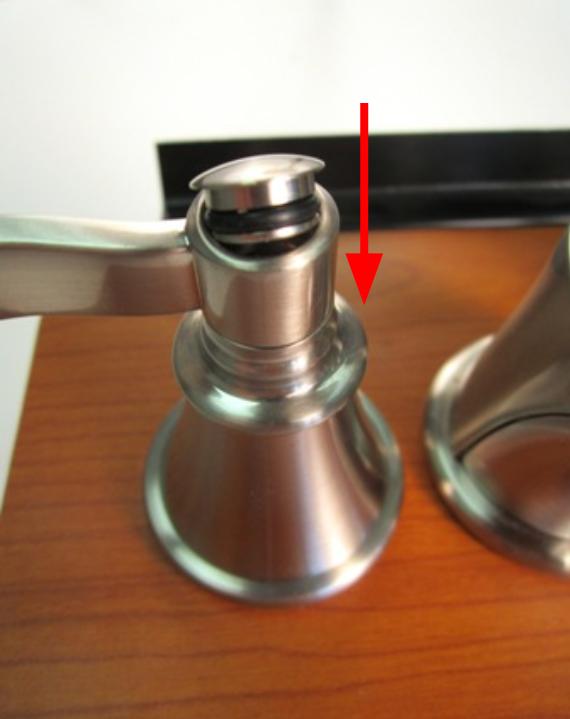

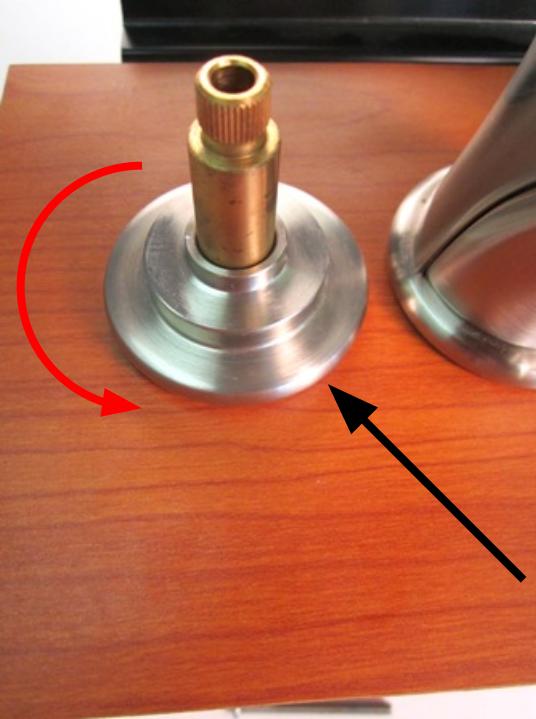

a - Commencez par installer la base de la poignée. Si la base est filetée, vissez-la sur le corps du robinet en tournant dans le sens horaire. Si la base de la poignée n'est pas filetée, faites simplement glisser la base de la poignée en place, sur l'assemblage de la cartouche. Il doit glisser facilement sur la tige de la cartouche ou l'adaptateur de poignée et dans la base de la poignée.

Re - install the trim ring, if applicable.
