Comment retirer et remplacer le robinet de remplissage d'un réservoir de toilette ?

G Admin
Mise à jour



Cet article explique comment retirer et remplacer un robinet de remplissage d'un réservoir de toilette.

Veuillez noter que les images sont à titre de référence seulement. Le produit présenté dans cet article peut différer du vôtre, mais les informations ci-dessous sont toujours pertinentes.

Pour retirer et remplacer un robinet de chasse, vous devez
  1. Fermez la vanne d'arrêt.
  2. Videz l'eau du réservoir des toilettes.
  3. Retirez le robinet de remplissage existant.
  4. Réglage de la nouvelle hauteur du robinet de remplissage et de l'emplacement du flotteur en fonction de la dimension recommandée à la fin de l'article.
  5. Remplacez le nouveau robinet de remplissage.
  6. Réinstallez le limiteur de remplissage et le tube de remplissage.
  7. Remplissez le réservoir et vérifiez les fuites et la fonction de rinçage.
Veuillez noter : Avant d'effectuer des travaux sur vos toilettes, veuillez couper l'alimentation en eau de vos toilettes.

Une fois l'eau coupée, vous êtes prêt à commencer.

Étape 1 – Fermez la vanne d'arrêt et videz l'eau du réservoir

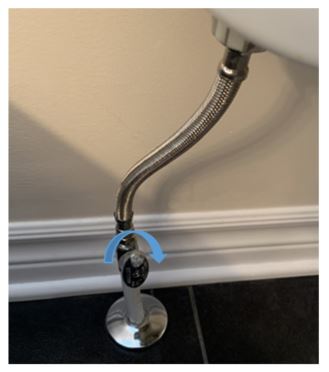

  • Fermez l'eau en tournant le robinet d'arrêt dans le sens horaire
Étape 2 – Videz l'eau du réservoir des toilettes
  • Videz autant d'eau que possible en maintenant le levier du réservoir vers le bas jusqu'à ce que l'eau du réservoir de la toilette soit complètement évacuée. Utilisez une éponge ou un chiffon pour enlever l'eau restante dans le réservoir.
Étape 3 – Retirer le robinet de remplissage existante

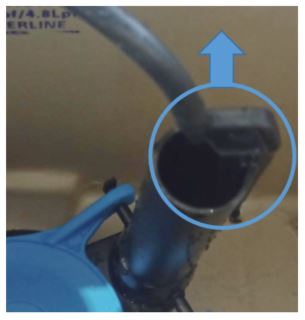

  • Débrancher le tube de remplissage du tube de trop-plein de la soupape de chasse

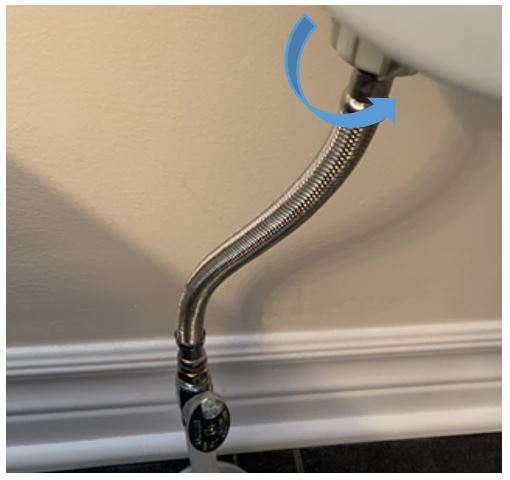

  • Desserrez et retirez l'écrou d'accouplement.

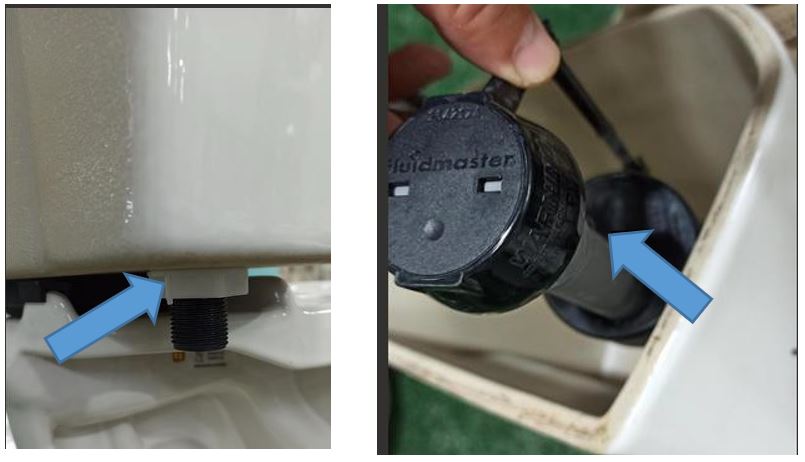

  • Desserrez l'écrou de blocage pour permettre le retrait du robinet de remplissage.
Étape 4 – Réglage de la nouvelle hauteur du robinet de remplissage et de l'emplacement du flotteur

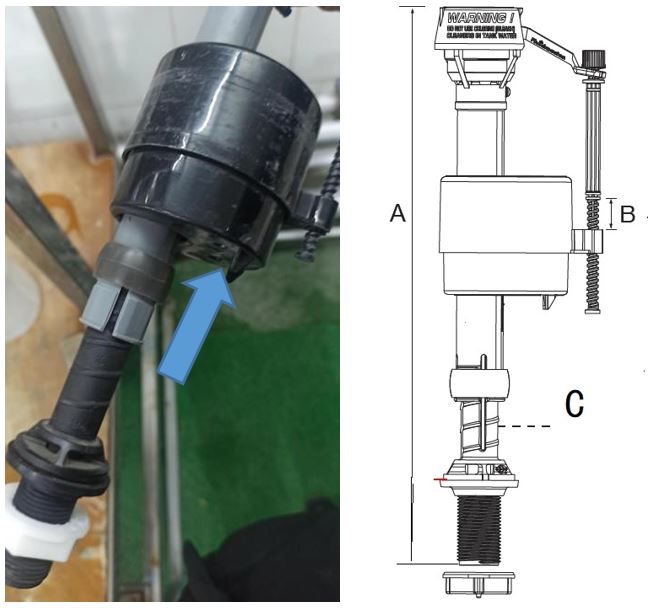

  • Desserrez la bague de verrouillage pour régler la hauteur totale de la vanne de remplissage (A) en fonction de la dimension recommandée à la fin de l'article. Serrez ensuite l'écrou.
  • Ajustez l'emplacement du flotteur pour respecter la dimension recommandée B
Étape 5 – Remplacer le robinet de remplissage existant

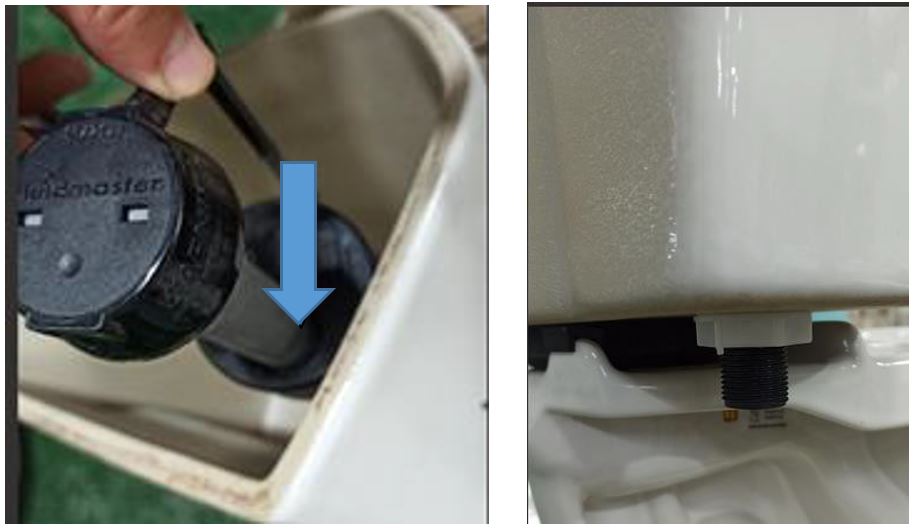

  • Serrez l'écrou de blocage pour vous assurer que le robinet de remplissage est bien étanche.
    La plage de couple recommandée est de 5 à 8 pi-lb（60 à 96 po-lb）

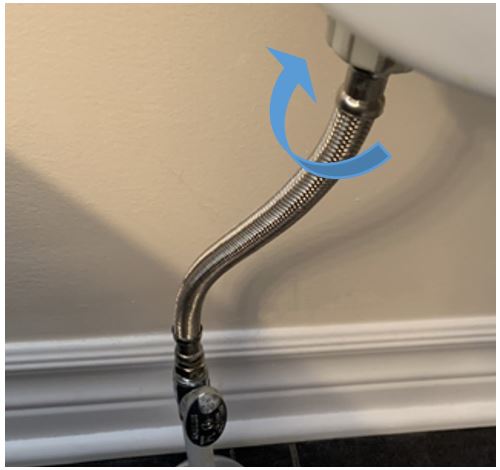

  • Réinstallez l'écrou d'accouplement.
Étape 6 – Réinstallez le limiteur de remplissage et le tube de remplissage

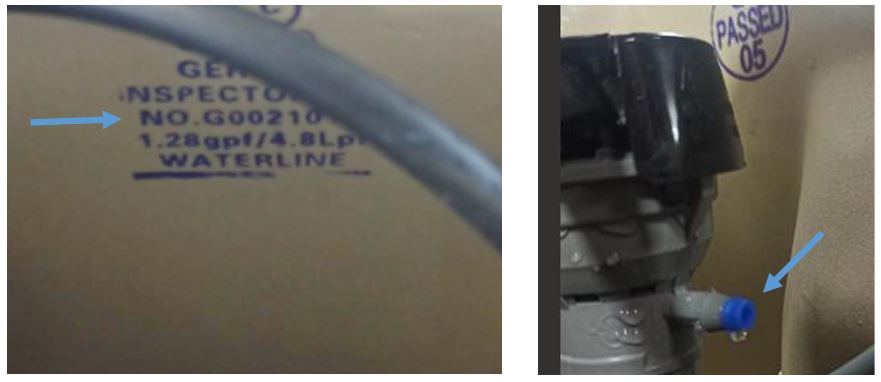

  • Réinstallez le limiteur de remplissage de couleur correspondant en fonction du numéro de modèle de réservoir marqué à l'intérieur de votre réservoir de toilette. Reportez-vous au numéro de modèle correspondant dans le tableau de référence à la fin de l'article.

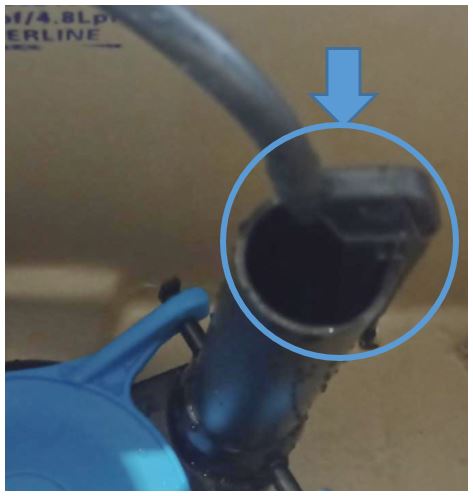

  • Rattachez le tube de remplissage sur le tube de trop-plein de la soupape de chasse. Assurez-vous que l'adaptateur du tube de remplissage est fixé directement au tube de trop-plein. Le débit du tube de remplissage doit être placé directement dans le tube de trop-plein.
Étape 7 – Remplir le réservoir et vérifiez les fuites et la fonction de rinçage
  • Rouvrez l'eau en tournant le robinet d'arrêt dans le sens antihoraire pour remplir le réservoir.

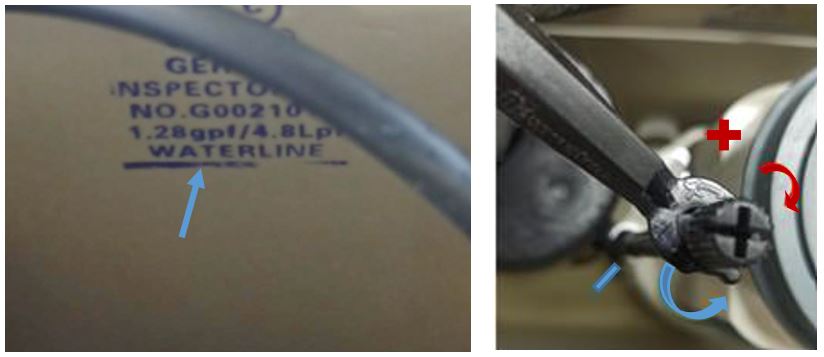

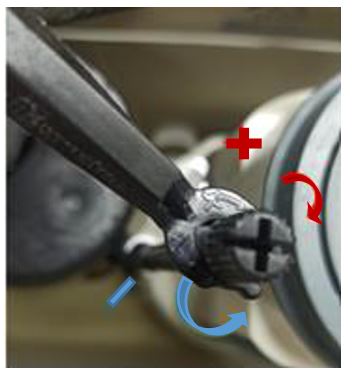

  • Lorsque le réservoir est rempli, vérifiez si l'eau est remplie jusqu'au niveau de la ligne d'eau marquée sur la paroi arrière du réservoir. Ajustez le niveau d'eau si nécessaire en tournant le réglage du niveau d'eau sur le robinet de remplissage pour déplacer le flotteur vers le haut ou vers le bas pour augmenter ou réduire le niveau d'eau dans le réservoir.

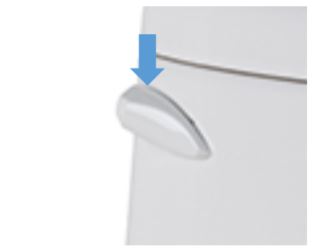

  • Appuyez sur le levier du réservoir pour activer le cycle de rinçage complet. Vérifiez si les toilettes se vident et se remplissent sans problème et que le clapet se scelle bien lorsque le cycle de chasse est terminé.



Tableau de référence

Numéro de modèle de réservoir de Gerber Collection
Couleur du restricteur
（FM）
Hauteur totale du robinet de remplissage
A （pouce）
Position de flotteur
B （pouce）
     Numéro de modèle de réservoir de Gerber Collection
Couleur du restricteur
（FM）
Hauteur totale du robinet de remplissage
A （pouce）
Position de flotteur
B （pouce）
G0028990 Maxwell VC Bleu 11 0,9     GDF28591 Viper Aucun 11 0,80
G002899009 Maxwell VC Bleu 11 0,9     GHE28570 Viper Jaune 12 0,90
G002899025 Maxwell VC Bleu 11 0,9     GHE2857009 Viper Jaune 12 0,90
G002899097 Maxwell VC Bleu 11 0,9     GHE2857020 Viper Jaune 12 0,90
G0028992 Maxwell VC Nature 11 0,3     GHE2857021 Viper Jaune 12 0,90
G0028994 Maxwell VC Nature 11 0,8     GHE2857023 Viper Jaune 12 0,90
G0028995 Maxwell VC Nature 11 0,7     GHE2857025 Viper Jaune 12 0,90
GMX28990 Maxwell VC Vert 11 1,4     GHE2857029 Viper Jaune 12 0,90
GMX2899009 Maxwell VC Vert 11 1,4     GHE2857097 Viper Jaune 12 0,90
GMX2899025 Maxwell VC Vert 11 1,4     GHE28590 Viper Bleu 11 1,10
GMX2899097 Maxwell VC Vert 11 1,4     GHE2859009 Viper Bleu 10 0,60
GMX28992 Maxwell VC Vert 11 0,5     GHE2859025 Viper Bleu 10 0,60
GMX28994 Maxwell VC Vert 10 0,6     GHE2859097 Viper Bleu 10 0,60
GMX2899409 Maxwell VC Vert 10 0,6     GHE28592LL Viper Jaune 10 0,80
GMX2899425 Maxwell VC Vert 10 0,6     GHE28594 Viper Bleu 10 1,30
GMX28995 Maxwell VC Vert 11 0,9     GHE28595 Viper Jaune 10 1,20
GMX2899509 Maxwell VC Vert 11 0,9     GHE2859509 Viper Jaune 10 1,20
GMX2899525 Maxwell VC Vert 11 0,9     GHE2859597 Viper Jaune 10 1,20
G0028970 Maxwell VC Rouge 10 0,5     GTB20528 Viper Bleu 11 1,10
G002897097 Maxwell VC Rouge 10 0,5     GTB20552 Viper Bleu 11 1,10
G0028980 Maxwell VC Camel 11 1     GTB20562 Viper Bleu 11 1,10
G002898097 Maxwell VC Camel 11 1     GVP28590 Viper Bleu 11 1,10
G0028170 SE VC Bleu 11 0,9     GVP2859009 Viper Bleu 11 1,10
G002817009 SE VC Bleu 11 0,9     GVP2859025 Viper Bleu 11 1,10
G002817025 SE VC Bleu 11 0,9     GVP2859097 Viper Bleu 11 1,10
G002817097 SE VC Bleu 11 0,9     GVP28592 Viper Bleu 11 1,00
G0028172 SE VC Bleu 12 1,1     GVP2859209 Viper Bleu 11 1,00
G0028174 SE VC Bleu 11 0,9     GVP2859225 Viper Bleu 11 1,00
G0028175 SE VC Bleu 11 0,4     GVP28592LL Viper Bleu 11 1,00
GDF28190 SE VC Aucun 11 1,1     GVP28594 Viper Bleu 11 1,40
GDF2819009 SE VC Aucun 11 1,1     GVP2859409 Viper Bleu 10 0,40
GDF2819025 SE VC Aucun 11 1,1     GVP2859425 Viper Bleu 10 0,40
GDF28192 SE VC Jaune 12 0,9     GVP28595 Viper Bleu 11 1,10
GDF28194 SE VC Aucun 10 0,4     GVP2859509 Viper Bleu 11 1,10
GDF28195 SE VC Jaune 11 0,4     GVP2859525 Viper Bleu 11 1,10
GWS28170 SE VC Violet 10 0,6     GVP2859597 Viper Bleu 11 1,10
GWS28175 SE VC Violet 10 0,4     GWS28590 Viper Bleu 11 1,10
G0021018 Maxwell VC Bleu 12 0,8     GWS2859009 Viper Bleu 10 0,60
G002101809 Maxwell VC Bleu 12 0,8     GWS2859025 Viper Bleu 10 0,60
G0028490 Maxwell VC Noir 11 1,1     GWS2859097 Viper Bleu 10 0,60
GDF28990 Maxwell VC Jaune 11 1,30     GWS28592 Viper Bleu 10 0,80
GDF2899009 Maxwell VC Jaune 11 1,30     GWS2859297LL Viper Jaune 10 0,80
GDF2899025 Maxwell VC Jaune 11 1,30     GWS28592LL Viper Jaune 10 0,80
GDF28992 Maxwell VC Aucun 11 0,50     GWS28594 Viper Bleu 10 1,30
GDF28994 Maxwell VC Aucun 10 0,50     GWS28595 Viper Jaune 10 1,20
GDF28995 Maxwell VC Aucun 11 0,80     GWS2859509 Viper Jaune 10 1,20
G0021014 Avalanche Bleu 10 0,40     GWS2859597 Viper Jaune 10 1,20
G002101409 Avalanche Bleu 10 0,60     G0021187CT Burr Ridge Bleu 11 1,20
G0021019 Avalanche Aucun 11 1,20     G0021187CT97 Burr Ridge Bleu 11 1,20
G0028830 Avalanche Jaune 10 0,80     G0028187 Burr Ridge Jaune 10 0,60
G002883097 Avalanche Jaune 10 0,80     G002818709 Burr Ridge Jaune 10 0,60
GAH28890 Avalanche Elite Vert 11 0,30     G002818797 Burr Ridge Jaune 10 0,60
GAH2889009 Avalanche Elite Vert 11 0,30     G0028186 Wicker Park Jaune 10 1,10
GAH2889097 Avalanche Elite Vert 11 0,30     G0021221 Wicker Park Vert 11 1,10
GAH28892LL Avalanche Elite Vert 11 0,30     GLT28186 Wicker Park Bleu 11 0,90
GAH28895 Avalanche Elite Vert 12 0,90     GHE20601 PeeWee Bleu 10 0,70
GAH2889509 Avalanche Elite Vert 12 0,90     GHE2060197 PeeWee Bleu 10 0,70
GAL28890 Avalanche Elite Vert 12 0,90     GHE28601 PeeWee Bleu 10 0,70
GAL2889009 Avalanche Elite Vert 12 0,90     GHE2860197 PeeWee Bleu 10 0,70
GAL2889097 Avalanche Elite Vert 12 0,90     G0028190 Maxwell LX Bleu 12 0,90
GAL28895 Avalanche Elite Vert 12 0,90     G002819009 Maxwell LX Bleu 12 0,90
GAL2889509 Avalanche Elite Vert 12 0,90     G002819025 Maxwell LX Bleu 12 0,90
GAV28890 Avalanche Bleu 12 0,90     G002819097 Maxwell LX Bleu 12 0,90
GAV2889009 Avalanche Bleu 12 0,90     G0028195 Maxwell LX Bleu 12 0,10
GAV2889025 Avalanche Bleu 12 0,90     GDF28530 Logan Square Bleu 12 0,90
GAV2889097 Avalanche Bleu 12 0,90     GDF2853009 Logan Square Bleu 12 0,90
GAV28890CL Avalanche Bleu 12 0,90     GHE28530 Logan Square Jaune 10 0,90
GAV28890LL Avalanche Bleu 12 0,90     GHE2853009 Logan Square Jaune 10 0,90
GAV28892 Avalanche Bleu 12 0,80     GHE28535 Logan Square Jaune 10 0,70
GAV2889209 Avalanche Bleu 12 0,80     G0028181 Hinsdale Bleu 11 0,60
GAV2889225 Avalanche Bleu 12 0,80     GHE28183 Brianne Vert 10 0,30
GAV28894 Avalanche Bleu 11 0,50     GHE2818309 Brianne Vert 10 0,30
GAV2889409 Avalanche Bleu 11 0,50     GHE28580 Allerton Jaune 10 1,20
GAV2889425 Avalanche Bleu 11 0,50     GHE2858009 Allerton Jaune 10 1,20
GAV28895 Avalanche Bleu 12 0,70     GHE2858025 Allerton Jaune 10 1,20
GAV2889509 Avalanche Bleu 12 0,70     GHE28585 Allerton Jaune 10 1,10
GAV2889525 Avalanche Bleu 12 0,70     GDF28528 Viper Bleu 12 1,10
GHE28890 Avalanche Bleu 10 1,10     GLF28528 Viper Bleu 11 0,30
GHE2889009 Avalanche Bleu 10 1,10     GLF28595 Viper Bleu 11 0,30
GHE2889025 Avalanche Bleu 10 1,10     GTB20670 Wrightwood Violet 11 0,70
GHE2889097 Avalanche Bleu 10 1,10     GWS28522 Viper Bleu 11 1,20
GHE28892 Avalanche Bleu 10 0,70     GWS28528 Viper Bleu 11 1,40
GHE28894 Avalanche Bleu 10 1,80     G0021020 Logan Square Rouge 11 1,30
GHE28895 Avalanche Bleu 10 0,90     G0021021 Lemora Jaune 11 1,30
GHE2889509 Avalanche Bleu 10 0,90     G0028191 Hinsdale Bleu 11 0,60
GLS28890 Avalanche Bleu 11 0,70     G0028196 Wicker Park Jaune 11 1,00
GWS28890 Avalanche Bleu 11 0,30     G002819697 Wicker Park Jaune 11 1,00
GWS2889009 Avalanche Bleu 11 0,30     G0028197 Lemora Aucun 11 1,00
GWS2889025 Avalanche Bleu 11 0,30     G002819797 Lemora Aucun 11 1,00
GWS2889097 Avalanche Bleu 11 0,30     GWS28570 Viper Bleu 11 1,60
GWS28890CL Avalanche Bleu 11 0,30     GWS2857097 Viper Bleu 11 1,60
GWS28892 Avalanche Jaune 11 0,50     GWS28575 Viper Aucun 11 1,60
GWS28894 Avalanche Jaune 11 1,10     GWS2857597 Viper Aucun 11 1,60
GWS28895 Avalanche Bleu 12 1,10
GWS2889509 Avalanche Bleu 12 1,10
GWS28591 Viper Rouge 10 0,50
GWS28599 Viper Vert 10 0,60
